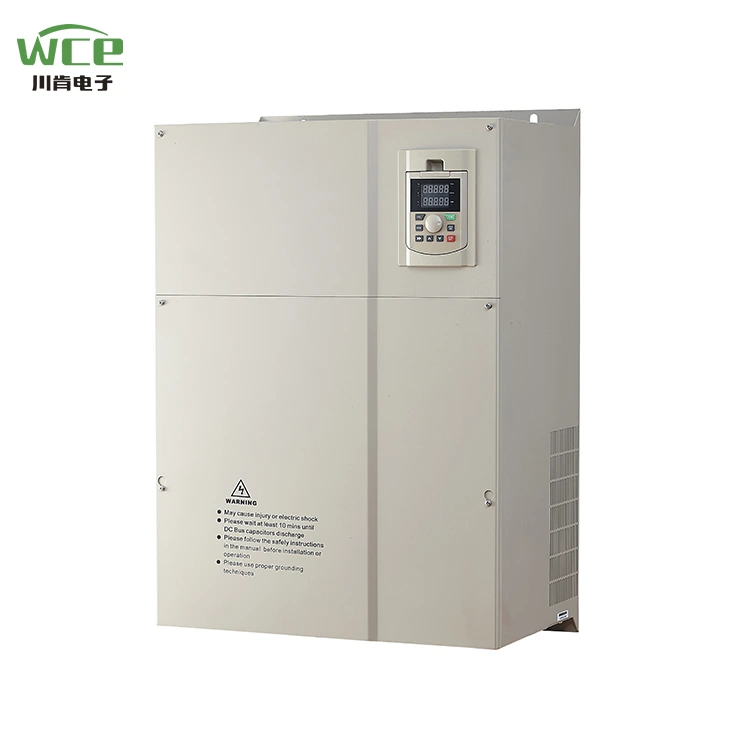

55 kW AC frekvencia frekvenciaváltó VFD

A WCE SCK300 sorozatú meghajtók nagy teljesítményű, többfunkciós meghajtók, amelyeket ipari automatizálásra terveztek, ventilátorokban, szivattyúkban, szállítószalagokban, zúzókban és egyéb berendezésekben széles körben használják. Alapja a fejlett vektor -kontroll technológiát alkalmazza, amelynek jellemzői a nagysebességű szabályozás pontosságának, az energiamegtakarításnak és a nagy hatékonyságnak, a stabil működésnek stb., És kielégítik a különféle ipari forgatókönyvek igényeit. Készítettünk egyéni megoldásokat a mobil zúzó -inverter vezérlőszekrényekhez is, amelyek az ország sok helyén tökéletesen működnek.

Termékparaméter (specifikáció)

Termékjellemző

● I/O szolgáltatások

◆ Bemeneti feszültségtartomány: 220 V/380V/660V ± 15%

◆ Bemeneti frekvenciatartomány: 47 ~ 63Hz

◆ Kimeneti feszültségtartomány: 0 ~ névleges bemeneti feszültség

Kimeneti frekvenciatartomány: 0 ~ 400Hz

● Funkcionális jellemzők

◆ Frekvencia beállítási mód: Digitális beállítás, analóg beállítás, soros kommunikációs beállítás, többsebességű, PID beállítás stb.

◆ PID vezérlő funkció

◆ Többfokozatú vezérlő funkció: 16 sebességszabályozás

◆ Swing Frekvenciavezérlő funkció

◆ Azonnali energiahiány megállítása nélkül a funkció megállítása nélkül

◆ Gyors/JOG kulcs funkció: Multi-funkciós parancsikon kulcs szabadon meghatározva a felhasználók által

◆ Automatikus feszültségbeállítási funkció: Ha az energiahálózat feszültsége megváltozik, akkor automatikusan megőrzi a kimeneti feszültség állandóját

◆ Biztosítson akár 25 típusú hibavédelmi funkciót: az áram felett, a feszültség felett, a feszültség alatt, a hőmérséklet, a fázisvesztés, a túlterhelés és az egyéb védelmi funkciók

● Perifériás interfész jellemzői

◆ Programozható digitális bemenet: 8 bemenet

◆ Programozható analóg bemenet: AI1: 0 ~ 10V bemenet, AI2: 0 ~ 10V vagy 0 ~ 20MA bemenet

◆ Nyissa meg a kollektor kimenetét: 1 kimenet

◆ Relé kimenet: 2 kimenet

◆ Analóg kimenet: 2 kimenet, 0/4 ~ 20 mA vagy 0 ~ 10 V

● Műszaki teljesítményjellemzők

◆ Vezérlő mód: Nincs PG vektorvezérlés, V/F vezérlés, nyomatékvezérlés.

◆ Túlterhelési kapacitás: 150% névleges 60 -as évek; 180% -os minősített aktuális 10s

◆ A nyomaték indítása: Nincs PG vektorvezérlés: 0,5Hz/150% (SVC)

◆ A sebességarány: Nincs PG vektorvezérlés: 1: 100

Termék alkalmazás

A termékek bányászatban, ventilátorokban, szivattyúkban, új energiaberendezésekben és egyéb alkalmakban használhatók.

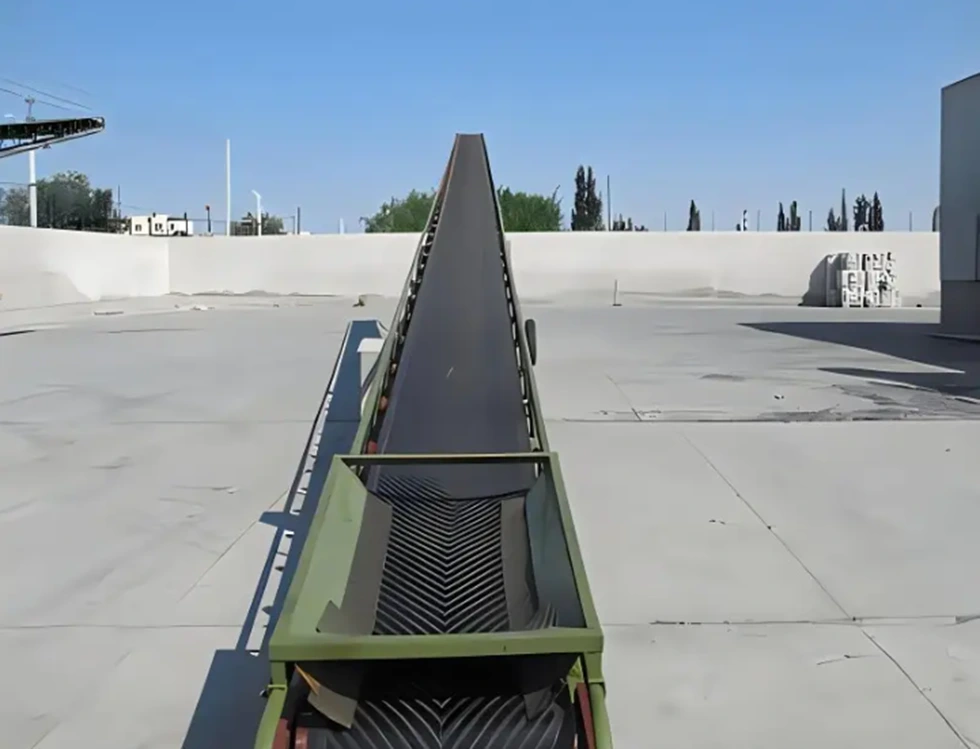

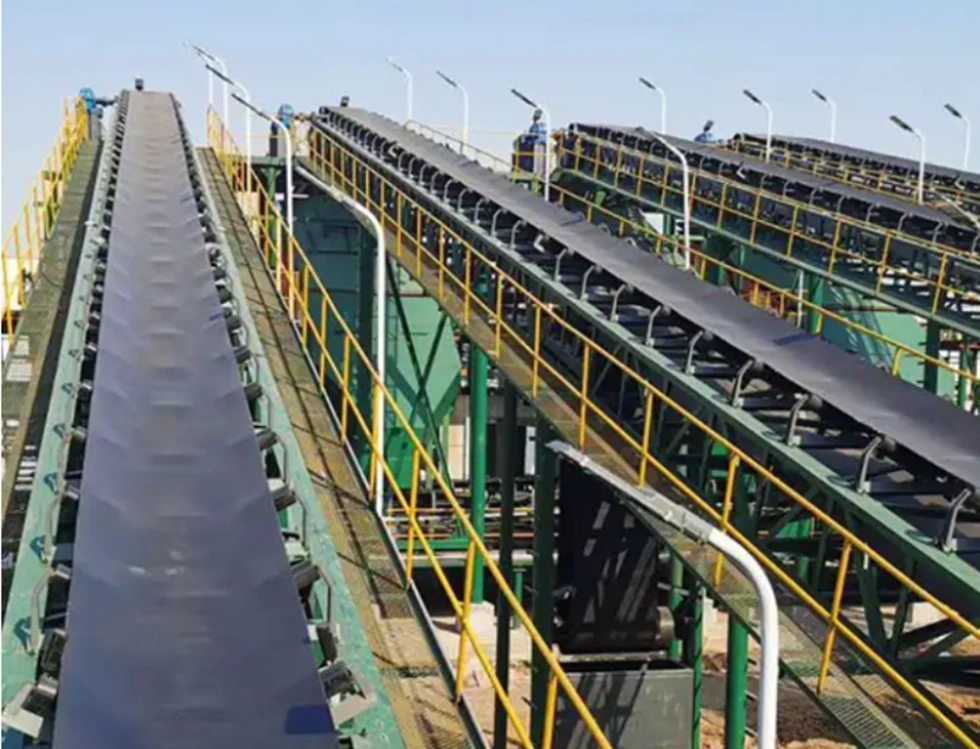

Szállítószalag, szállítási áruk

A frekvencia -átalakító alkalmazása a szállítószalagban az egyik legfontosabb technológiája a hatékony és pontos anyagátvitel és a válogatás eléréséhez

1. Multi-SpeeD anyagátvitel

Forgatókönyv: Különböző méretű/súlyú csomagok átviteli csomagjai egy logisztikai raktárban

Megvalósult:

Több sebességparamétert (például 30Hz/50Hz/80Hz) előre beállított és PLC vagy HMI vált.

A fotoelektromos érzékelővel kombinálva a csomag méretének észlelésére, automatikusan megfelel a sebességnek (nagy, alacsony sebességű csúszás, kis nagysebességű hatékonyság).

2. Pontos pozicionálás és válogatás

Forgatókönyv: Az Express Sorting Center rendeltetési helyen irányítja el a csomagokat

Megvalósult:

Kódoló visszacsatolás + inverter zárt hurkú vezérlés, ± 1 mm-ig elhelyezkedő pontosság.

Amikor a csomag megérkezik a válogatási porthoz, az inverter rögzített stop -ot (DC fékezés + nulla sebességű lebegő) hajt végre a push rudak/robotkar műveletével együtt.

3. Szinkron együttműködési ellenőrzés

Forgatókönyv: többszegmens szállítószalag-relé továbbítás

Megvalósult:

Master/Slave Control mód: A főfrekvenciás konverter frekvencia utasításokat küld, és a rabszolgagép szinkronban követi a Modbus/CanOpen -en keresztül.

Kaszkád vezérlés: A hátsó szállítószalag 5% -kal gyorsabb, mint az elülső, elkerülve az elemek felhalmozódását.

Légkompresszor

A légkompresszor inverter egy speciális inverter, amely mindenféle légkompresszorra szabott. A légkompresszor változó frekvenciájú transzformációja a gázellátási nyomás stabilé teheti a nyomásszabályozón keresztül, a légkompresszor a beállított nyomásérték alatt is működhet, a nyomás stabil és megbízható, és a nyomás bármikor lépés nélküli és állítható lehet. Motor a lágy indítás eléréséhez, a kompresszor szerviz élettartama és karbantartási ciklusa jelentősen meghosszabbodik. A légkompresszor kipufogógáz térfogatát a légkompresszor sebessége szabályozza, a hengerben lévő légszelep lemezt már nem nyitják meg és zárják be, és a munkakörülmények, például a szelep ülés és a rugó jelentősen javulnak, ami elkerüli a magas hőmérséklet és a nagynyomású gázok éles áramlását és hatását, és a karbantartási munkaterhelés csökken.

Az LCD több nyelvű szöveget és grafikát, LED megjelenítési számokat jelenít meg, intuitívabb, az Ön preferenciáinak megfelelően

A VFD térfogata nagy szerkezetű, nagyobb radiátor, a termékhasználati sebesség általában forró környezetben működhet, például trópusi.

Különböző típusú bemeneti és kimeneti módok testreszabhatók:

1,3p 380 V bemenet 3p 380 V kimenethez.

2. 3P220V bemenet a 3P220V kimenethez.

3. 3p660V bemenet a 3p660V kimenethez.

4. 1P220V bemenet 3P 380 V kimenetre.

5. 1P220V bemenet a 3P220V kimenethez.

A sebességkövetési funkcióval jobb duplán indíthat.

A Modbus RTU kommunikációval érkezik, és bővítési kártyák hozzáadásával is megvalósíthatja a Modbus TCP, a PRPFibus és a Profinet.

VFD kapcsolási rajz.
