3 fázis 220 V AC meghajtó VFD

Az SCK300 sorozat egy nagy teljesítményű inverter, amelyet ipari automatizálásra terveztek, amely integrálja a többfunkciót, valamint a nagy hatékonyságot és az energiamegtakarítást, és alkalmas a különféle ipari berendezések hajtásának vezérlésére.

Alapvető funkciók és előnyök

Fejlett vektorvezérlő technológia: Nagy precíziós sebességszabályozás és stabil működés, kiváló dinamikus válasz.

Magas hatékonyság és energiatakarékosság: optimalizálja a motor működési hatékonyságát, és jelentősen csökkenti az energiafogyasztást.

Széles körű kompatibilitás: Támogassa a ventilátorok, szivattyúk, szállítószalagok, zúzók és egyéb berendezések összetett munkakörülményeit.

Alkalmazási forgatókönyv

Rugalmas alkalmazás a következő területeken:

Folyadékvezérlés (ventilátor, szivattyú terhelése)

Anyagátadás (szállítószalag, lift)

Nehéz gépek (zúzó, keverő)

Bővítés és frissítés

Zökkenőmentes frissítés az SCK350 -re: Javítsa a teljesítményt és bővítse a funkcionális modulokat a vezérlőkártya cseréjével.

A speciális berendezések, például a daruk adaptációja: A bővítési kártyák a frissítés után támogatottak, hogy megfeleljenek a szakmai forgatókönyvek, például a nyomatékvezérlés és a multi-motoros szinkronizálás követelményeinek.

A moduláris tervezési és technológiai frissítésekkel az SCK sorozat alkalmazkodhat a különféle ipari automatizálási igényekhez, az alapoktól a fejlettig.

Termékparaméter (specifikáció)

Termékjellemző

● I/O szolgáltatások

◆ Bemeneti feszültségtartomány: 220 V/380V/660V ± 15%

◆ Bemeneti frekvenciatartomány: 47 ~ 63Hz

◆ Kimeneti feszültségtartomány: 0 ~ névleges bemeneti feszültség

Kimeneti frekvenciatartomány: 0 ~ 400Hz

● Perifériás interfész jellemzői

◆ Programozható digitális bemenet: 8 bemenet

◆ Programozható analóg bemenet: AI1: 0 ~ 10V bemenet, AI2: 0 ~ 10V vagy 0 ~ 20MA bemenet

◆ Nyissa meg a kollektor kimenetét: 1 kimenet

◆ Relé kimenet: 2 kimenet

◆ Analóg kimenet: 2 kimenet, 0/4 ~ 20 mA vagy 0 ~ 10 V

● Műszaki teljesítményjellemzők

◆ Vezérlő mód: Nincs PG vektorvezérlés, V/F vezérlés, nyomatékvezérlés.

◆ Túlterhelési kapacitás: 150% névleges 60 -as évek; 180% -os minősített aktuális 10s

◆ A nyomaték indítása: Nincs PG vektorvezérlés: 0,5Hz/150% (SVC)

◆ A sebességarány: Nincs PG vektorvezérlés: 1: 100

● Funkcionális jellemzők

◆ Frekvencia beállítási mód: Digitális beállítás, analóg beállítás, soros kommunikációs beállítás, többsebességű, PID beállítás stb.

◆ PID vezérlő funkció

◆ Többfokozatú vezérlő funkció: 16 sebességszabályozás

◆ Swing Frekvenciavezérlő funkció

◆ Azonnali energiahiány megállítása nélkül a funkció megállítása nélkül

◆ Gyors/JOG kulcs funkció: Multi-funkciós parancsikon kulcs szabadon meghatározva a felhasználók által

◆ Automatikus feszültségbeállítási funkció: Ha az energiahálózat feszültsége megváltozik, akkor automatikusan megőrzi a kimeneti feszültség állandóját

◆ Biztosítson akár 25 típusú hibavédelmi funkciót: az áram felett, a feszültség felett, a feszültség alatt, a hőmérséklet, a fázisvesztés, a túlterhelés és az egyéb védelmi funkciók

Termék alkalmazás

A termékek felhasználhatók a kohászatban és a vegyiparban, a kompresszorokban, a darukban, az önkormányzati mérnöki esetekben.

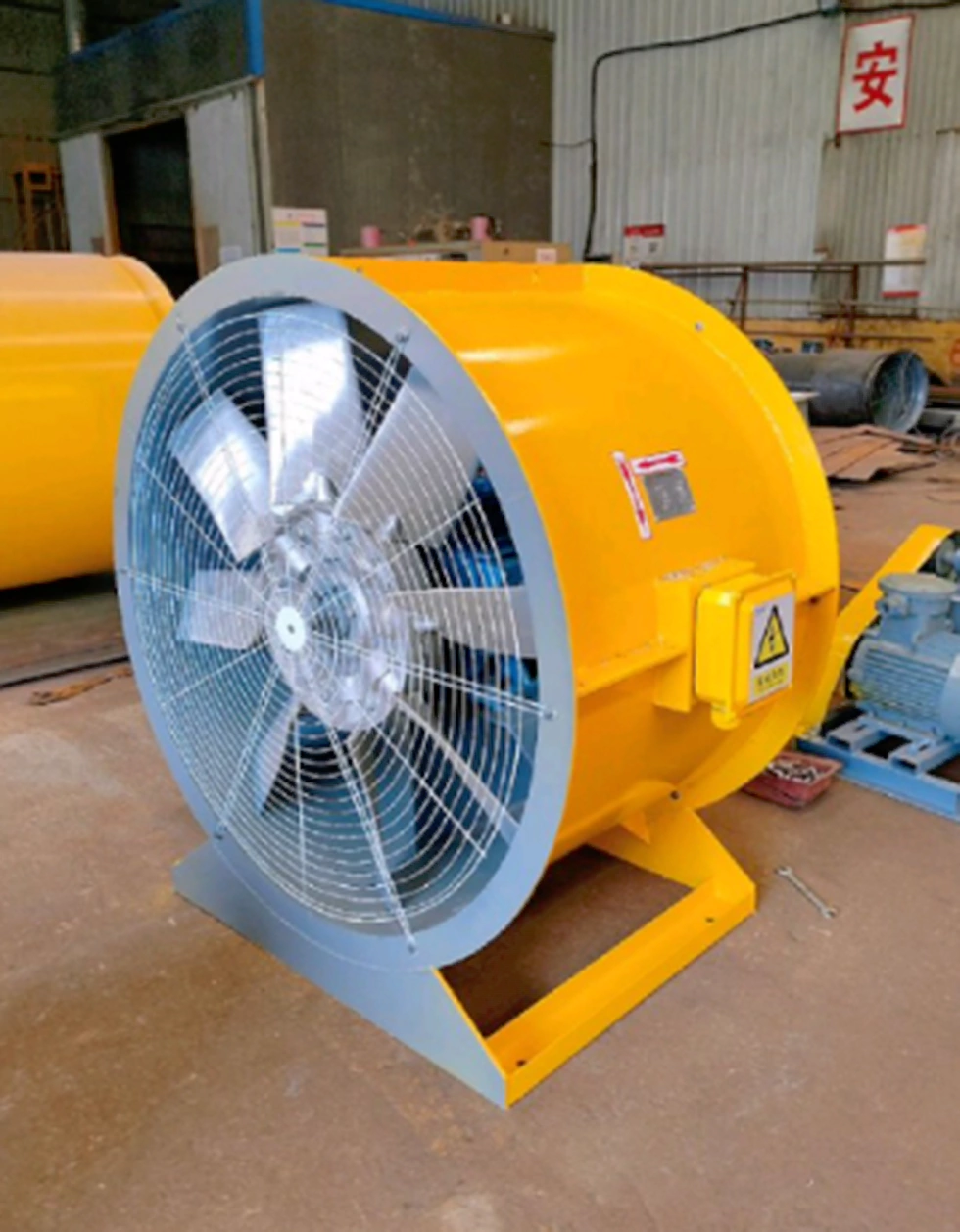

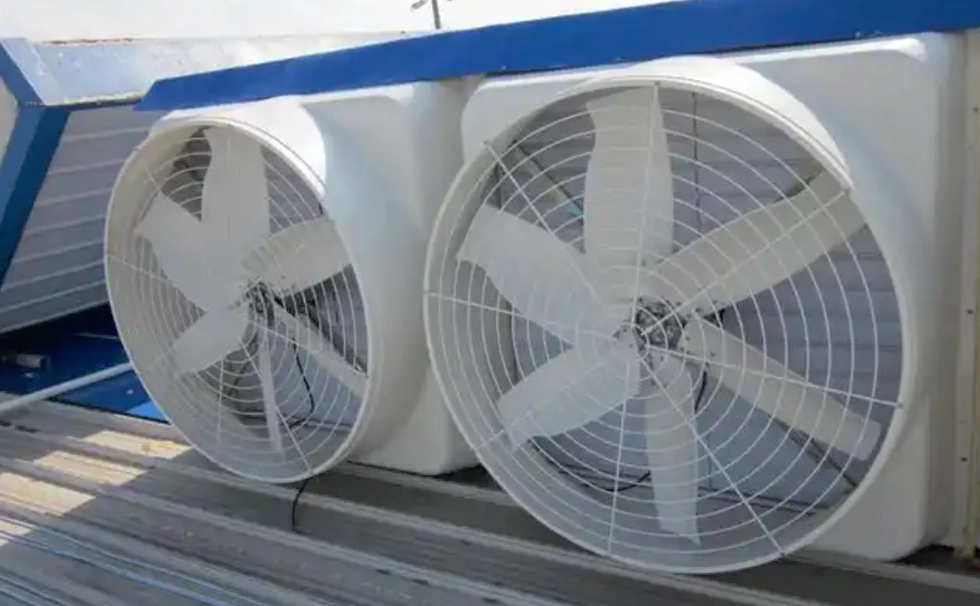

Rajongók

A frekvencia -átalakító alkalmazása a ventilátorok területén nemcsak jelentősen csökkenti az energiafogyasztást, hanem az intelligens vezérlés révén javítja a rendszer pontosságát és az automatizálás szintjét. A WCE SCK300 sorozata, nagy kompatibilitási és energiatakarékos algoritmusokkal, fedezheti a kis szellőztetők különféle igényeit a nagy ipari rajongók számára, segítve a vállalatokat a zöld és a hatékony termelés elérésében.

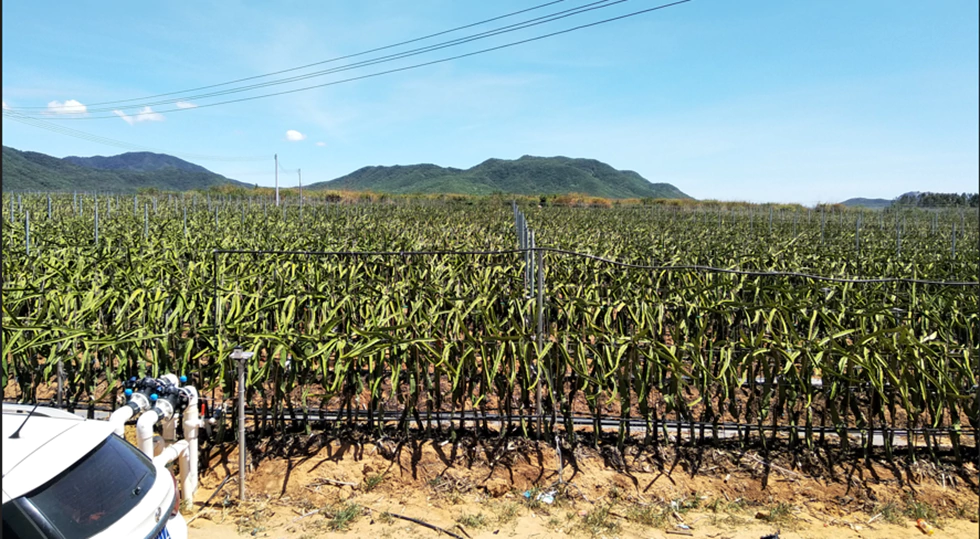

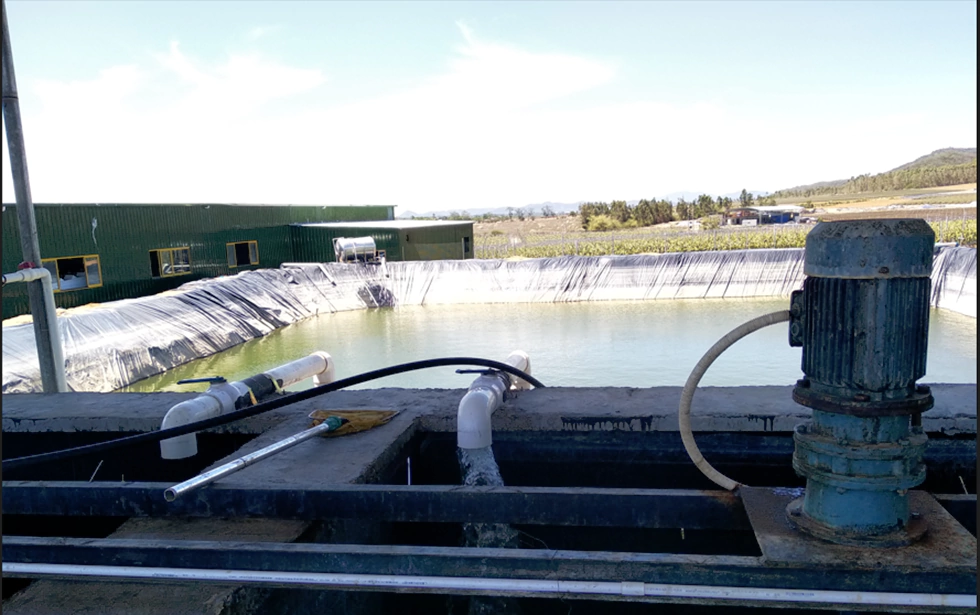

Terepi öntözés

A mezőgazdasági öntözés során az állandó nyomású vízellátás VFD szinte szabványos. Mindenekelőtt a szivattyú elindításakor a VFD fokozatosan növelheti működési frekvenciáját, így a szivattyú lassan futhat, így a víz nem okoz túl nagy hatást a csővezetékre. A VFD ezután távoli nyomásmérővel vagy nyomásérzékelővel együtt használható, hogy kiegyenlítse a csöveink nyomását. Végül, a VFD vezérelheti a nyomásvédelmi csővezetéket, de a saját túlterhelése, túlterhelése, túlnyomás, alulpresszálás elleni védelem révén a szivattyú károsodásának csökkentése érdekében.

Két kijelző mód áll rendelkezésre:

1.LCD kijelző: Csarnoka kínai és angol kijelzővel, testreszabhatja az orosz, portugál, spanyol, perzsa és más nyelveket is.

2.A kijelző: Hagyományos digitális cső kijelző, dupla vonal kijelző, vegye figyelembe egyszerre két adatkészletet.

A VFD széles és nagyszabású szerkezeti kialakítást alkalmaz, integrálja a nagy méretű hűtési alkatrészeket, és nagy terhelésű folyamatos működési képességgel és nagy hatékonyságú felhasználási sebességgel rendelkezik. A hűtőrendszer megerősítésével és a magas hőmérsékletű ellenálló alkatrészek kiválasztásával stabilan alkalmazkodhat a magas hőmérséklethez és a kemény munkakörülményekhez, például a trópusihoz.

Különböző típusú bemeneti és kimeneti módok testreszabhatók:

1,3p 380 V bemenet 3p 380 V kimenethez.

2. 3p22 0V bemenet 3p22 0V kimenetre.

3. 3p66 0V bemenet 3p66 0V kimenetre.

4. 1 P22 0V bemenet 3P 380 V kimenetre.

5. 1 P22 0V bemenet 3p22 0V kimenetre.

A sebességkövetési funkcióval jobb duplán indíthat.

A Modbus RTU kommunikációval érkezik, és bővítési kártyák hozzáadásával is megvalósíthatja a Modbus TCP, a PRPFibus és a Profinet.

VFD kapcsolási rajz.
