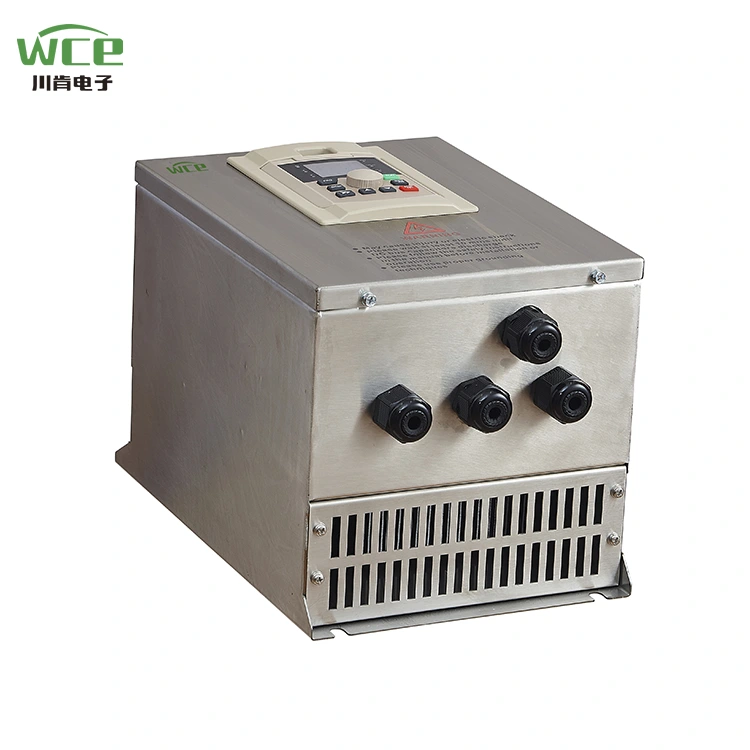

45 kW vízszivattyú frekvenciaváltó

A WCE SCK300 sorozatú meghajtók nagy teljesítményű, többfunkciós meghajtók, amelyeket ipari automatizálásra terveztek, ventilátorokban, szivattyúkban, szállítószalagokban, zúzókban és egyéb berendezésekben széles körben használják. Alapja a fejlett vektor -kontroll technológiát alkalmazza, amelynek jellemzői a nagysebességű szabályozás pontosságának, az energiamegtakarításnak és a nagy hatékonyságnak, a stabil működésnek stb., És kielégítik a különféle ipari forgatókönyvek igényeit. Készítettünk egyéni megoldásokat a mobil zúzó -inverter vezérlőszekrényekhez is, amelyek az ország sok helyén tökéletesen működnek.

Termékparaméter (specifikáció)

Termékjellemző

● I/O szolgáltatások

◆ Bemeneti feszültségtartomány: 220 V/380V/660V ± 15%

◆ Bemeneti frekvenciatartomány: 47 ~ 63Hz

◆ Kimeneti feszültségtartomány: 0 ~ névleges bemeneti feszültség

Kimeneti frekvenciatartomány: 0 ~ 400Hz

● Funkcionális jellemzők

◆ Frekvencia beállítási mód: Digitális beállítás, analóg beállítás, soros kommunikációs beállítás, többsebességű, PID beállítás stb.

◆ PID vezérlő funkció

◆ Többfokozatú vezérlő funkció: 16 sebességszabályozás

◆ Swing Frekvenciavezérlő funkció

◆ Azonnali energiahiány megállítása nélkül a funkció megállítása nélkül

◆ Gyors/JOG kulcs funkció: Multi-funkciós parancsikon kulcs szabadon meghatározva a felhasználók által

◆ Automatikus feszültségbeállítási funkció: Ha az energiahálózat feszültsége megváltozik, akkor automatikusan megőrzi a kimeneti feszültség állandóját

◆ Biztosítson akár 25 típusú hibavédelmi funkciót: az áram felett, a feszültség felett, a feszültség alatt, a hőmérséklet, a fázisvesztés, a túlterhelés és az egyéb védelmi funkciók

● Perifériás interfész jellemzői

◆ Programozható digitális bemenet: 8 bemenet

◆ Programozható analóg bemenet: AI1: 0 ~ 10V bemenet, AI2: 0 ~ 10V vagy 0 ~ 20MA bemenet

◆ Nyissa meg a kollektor kimenetét: 1 kimenet

◆ Relé kimenet: 2 kimenet

◆ Analóg kimenet: 2 kimenet, 0/4 ~ 20 mA vagy 0 ~ 10 V

● Műszaki teljesítményjellemzők

◆ Vezérlő mód: Nincs PG vektorvezérlés, V/F vezérlés, nyomatékvezérlés.

◆ Túlterhelési kapacitás: 150% névleges 60 -as évek; 180% -os minősített aktuális 10s

◆ A nyomaték indítása: Nincs PG vektorvezérlés: 0,5Hz/150% (SVC)

◆ A sebességarány: Nincs PG vektorvezérlés: 1: 100

Termék alkalmazás

A termékek bányászatban, ventilátorokban, szivattyúkban, új energiaberendezésekben és egyéb alkalmakban használhatók.

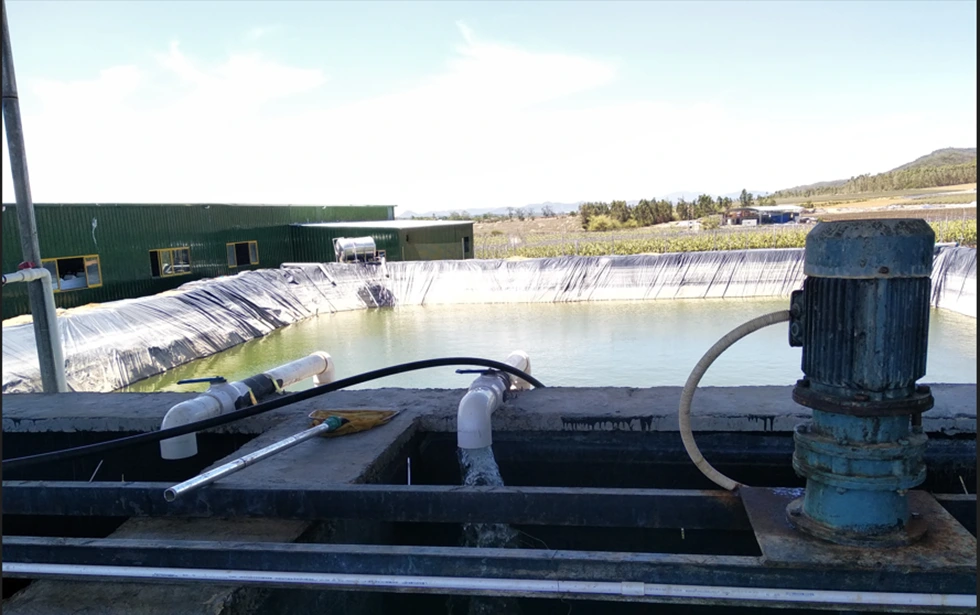

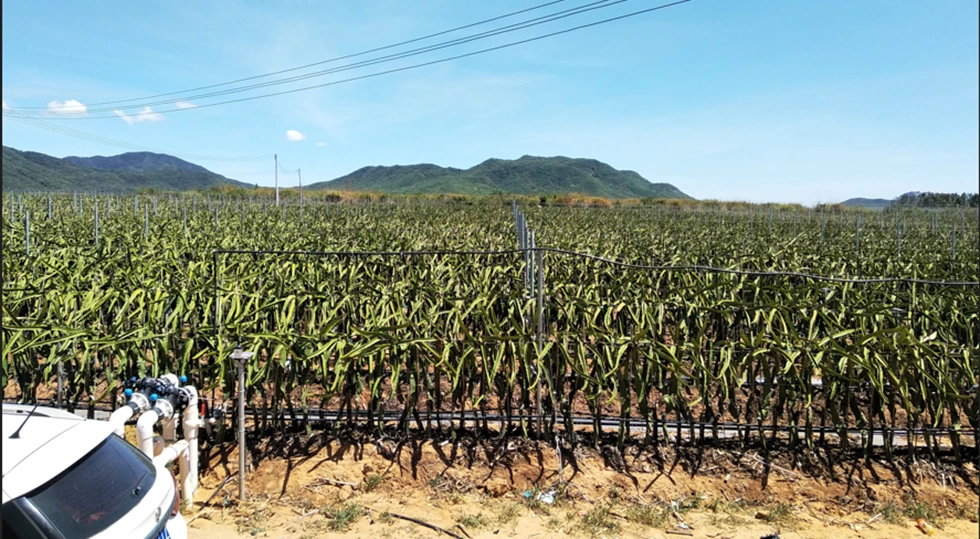

Terepi öntözés

A mezőgazdasági öntözés során az állandó nyomású vízellátás VFD szinte szabványos. Mindenekelőtt a szivattyú elindításakor a VFD fokozatosan növelheti működési frekvenciáját, így a szivattyú lassan futhat, így a víz nem okoz túl nagy hatást a csővezetékre. A VFD ezután távoli nyomásmérővel vagy nyomásérzékelővel együtt használható, hogy kiegyenlítse a csöveink nyomását. Végül, a VFD vezérelheti a nyomásvédelmi csővezetéket, de a saját túlterhelése, túlterhelése, túlnyomás, alulpresszálás elleni védelem révén a szivattyú károsodásának csökkentése érdekében.

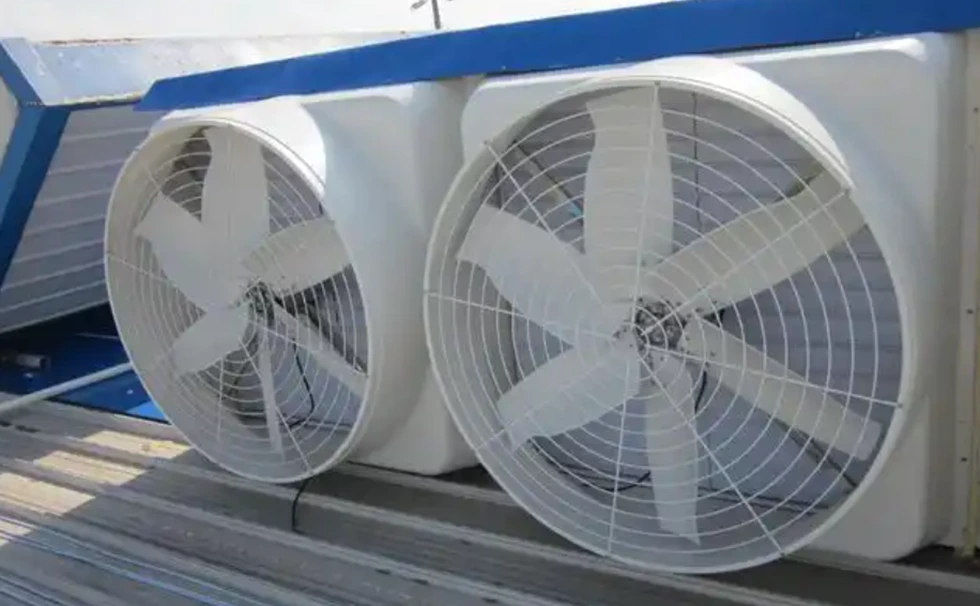

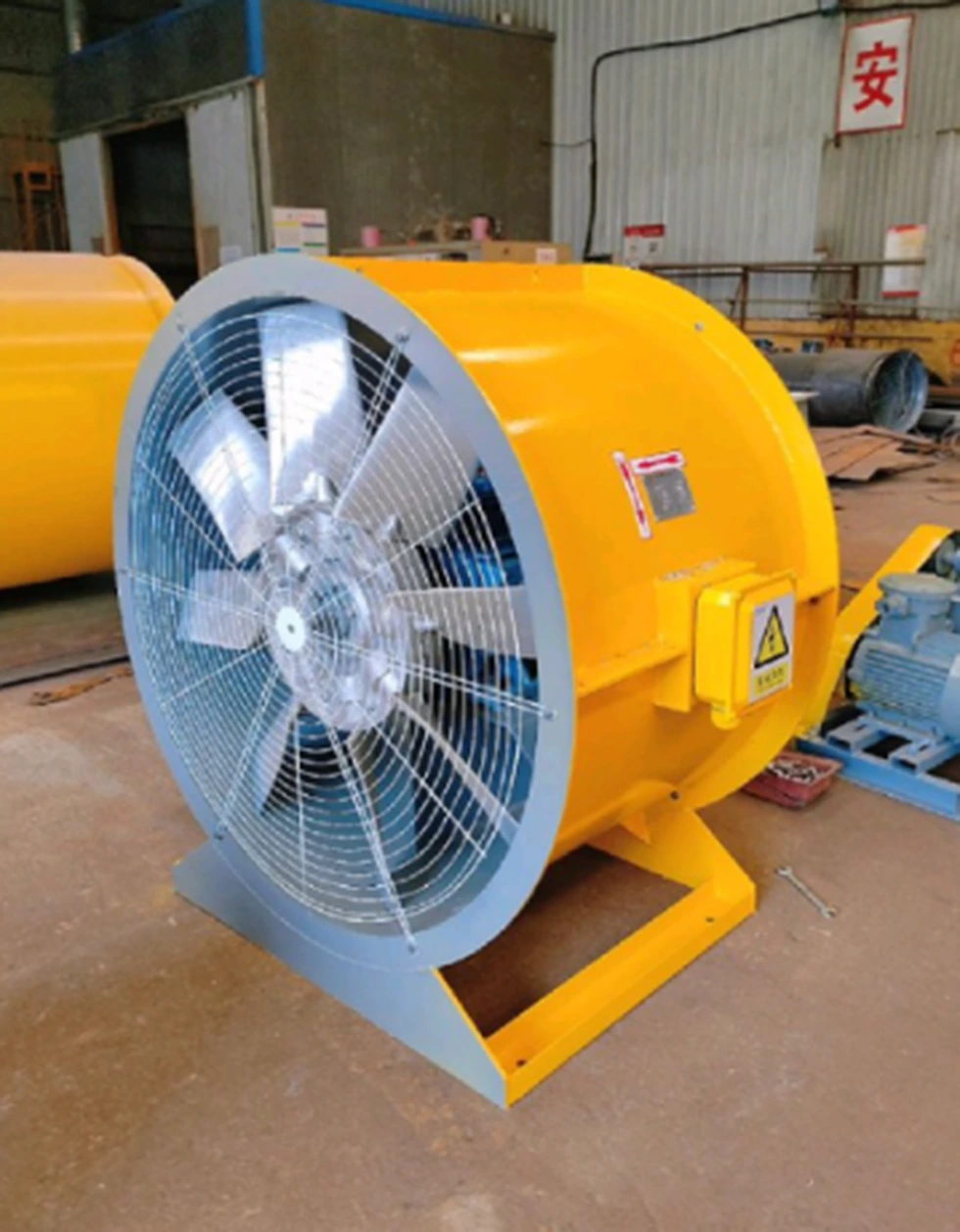

Rajongók

A frekvencia -átalakító alkalmazása a ventilátorok területén nemcsak jelentősen csökkenti az energiafogyasztást, hanem az intelligens vezérlés révén javítja a rendszer pontosságát és az automatizálás szintjét. A WCE SCK300 sorozata, nagy kompatibilitási és energiatakarékos algoritmusokkal, fedezheti a kis szellőztetők különféle igényeit a nagy ipari rajongók számára, segítve a vállalatokat a zöld és a hatékony termelés elérésében.

Az LCD több nyelvű szöveget és grafikát, LED megjelenítési számokat jelenít meg, intuitívabb, az Ön preferenciáinak megfelelően

A VFD térfogata nagy szerkezetű, nagyobb radiátor, a termékhasználati sebesség általában forró környezetben működhet, például trópusi.

Különböző típusú bemeneti és kimeneti módok testreszabhatók:

1,3p 380 V bemenet 3p 380 V kimenethez.

2. 3P220V bemenet a 3P220V kimenethez.

3. 3p660V bemenet a 3p660V kimenethez.

4. 1P220V bemenet 3P 380 V kimenetre.

5. 1P220V bemenet a 3P220V kimenethez.

A sebességkövetési funkcióval jobb duplán indíthat.

A Modbus RTU kommunikációval érkezik, és bővítési kártyák hozzáadásával is megvalósíthatja a Modbus TCP, a PRPFibus és a Profinet.

VFD kapcsolási rajz.
