Egyszerű hibaelhárítás a VFD - IGBT 、 egyenirányító hídhoz

Figyelmeztetés:

A mérés előtt gondoskodni kell arról, hogy a VFD ki van kapcsolva, és az R, S, T és az U, V, W kimeneti vonalakat eltávolítják. Csak a p+/n mérése után, és nincs egyenáramú feszültség, a művelet végrehajtható!

Mérje meg a VFD egyenirányító modulját:

Először állítsa be a multimétert a "dióda" helyzetbe, majd használja a multiméter piros és fekete tesztvezetékeit az alábbi lépések követéséhez:

Másodszor, érintse meg a DC busz pozitív P (+) terminálját a fekete tesztvezetékkel, és érintse meg az R, S és T -t a piros tesztvezetékkel. Rögzítse a megjelenített értékeket a multiméteren.

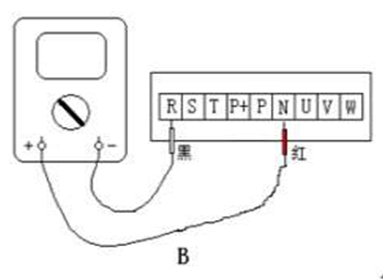

Harmadsorban, majd érintse meg a piros teszt vezetését a DC busz negatív N (-) termináljához, és érintse meg a fekete teszt vezetését R, S és T-hez, és rögzítse a multiméter megjelenítési értékét.

Negyedszer, ha a hatodik mérés megjelenített értékei alapvetően kiegyensúlyozottak, ez azt jelzi, hogy a VFD kijavításával nincs probléma. Ellenkező esetben a megfelelő helyzetben lévő rektifikációs modul sérült.

Mérje meg a VFD IGBT modulját:

Először állítsa be a multimétert a "dióda" helyzetbe, majd használja a multiméter piros és fekete tesztvezetékeit az alábbi lépések követéséhez:

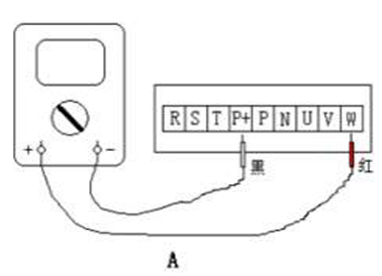

Másodszor, érintse meg a DC busz pozitív P (+) terminálját a fekete tesztvezetékkel, és érintse meg az U, V és W -t a piros tesztvezetéssel. Rögzítse a megjelenített értékeket a multiméteren.

Harmadsorban, majd érintse meg a piros teszt vezetését a DC busz negatív N (-) termináljához, és érintse meg a fekete teszt vezetését U, V és W-hez, és rögzítse a multiméter megjelenítési értékét.

Negyedszer, ha a hatodik mérés megjelenített értékei alapvetően kiegyensúlyozottak, ez azt jelzi, hogy a VFD IGBT inverterével nincs probléma. Ellenkező esetben az IGBT -inverter a megfelelő helyzetben sérült.
