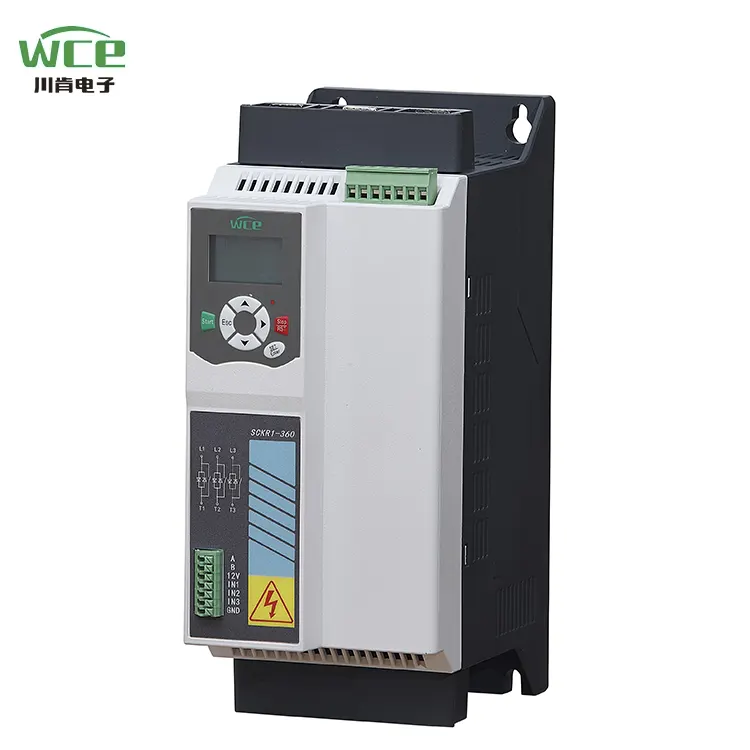

Beépített beépített bypass puha indító a 22kw 45a ventilátor számára

Intelligens interakció és kényelmes működés: A 360 sorozatú lágy indító LCD folyadékkristály képernyővel van felszerelve. Az interfész kialakítása egyszerű és intuitív, a működési élmény sima és kényelmes. A rendszer a kínai és az angol nyelvű megjelenítési funkciókkal van felszerelve, és támogatja az egyes nemzeti nyelvek testreszabását, teljes mértékben kielégíti a felhasználók igényeit a különböző régiókban.

Többkommunikáció és távoli intelligens vezérlés: Fel van szerelve a standard ModBus 485 kommunikációs funkcióval, és támogatja a testreszabott kommunikációs módszereket, például a Siemens Profibus Protocol és a mobiltelefon -alkalmazást, segítve a felhasználókat a hatékony távoli hibakeresés és a pontos vezérlés elérésében, valamint a térbeli korlátozások megsértésében.

Kiemelkedő teljesítmény és tartós tartósság: A vadonatúj egyedi DC kontaktorral felszerelt, összehasonlítva a szokásos AC kontaktorokkal, teljesítménye háromszor javul, a hő 2,6-szor, a biztonság 25%-kal növekszik, az energiatakarékos hatékonyság eléri a 20%-ot, és a szolgáltatási élettartam meghaladja a 100 000-szer, és megbízható garanciát biztosít a berendezés stabil működéséhez.

Hatékony hőeloszlás és stabil működés: 24 V-os, nagysebességű DC ventilátorral és innovatív, 360 ° -os hőkezelési kialakítással felszerelve erős szélerőt biztosít, biztosítva, hogy a berendezés jó hőeloszlású állapotot és stabil teljesítményt tartson fenn a működés során.

Mély együttműködés és minőségi frissítés: Mély együttműködést értünk el a Hubei Taiji -val, egy hazai tőzsdén jegyzett társasággal, és testreszabott modulokat és tirisztorokat fogadtunk el, amelyek különböznek a piac közös moduljaitól. Ez jelentősen javítja a terhelési kapacitást, és szilárd alapot teremt a berendezés hatékony működéséhez.

Gyorsított tervezés, költségmegtakarítás:Nem kell telepítenie a külső bypass kontaktorokat, a telepítési hely hatékony megtakarítását, a kábelköltségek csökkentését, a telepítési folyamatot egyszerűsítve, és a telepítést kényelmesebbé és gyorsabbá tenné.

Humanizált tervezés, gondtalan telepítés: Elfogadja a sajtó típusú vezérlőterminál aljzatát, amely egyszerű és kényelmes telepíteni és működtetni. Csak nyomja meg a csatlakozót a huzalozás befejezéséhez, majd engedje fel a vezeték rögzítéséhez, ami jelentősen javítja a telepítési hatékonyságot.

Szimulációs tesztelés, megbízható ellenőrzés: Fel van szerelve a működési szimulációs funkcióval. Még akkor is, ha a lágy indító fő áramköre nem csatlakozik a tápegység feszültségéhez, szimulálhatja a motor indítási, futási és leállítási folyamatát, gyorsan megerősítve, hogy a lágy indító saját alkatrészeinek működési állapota normális -e.

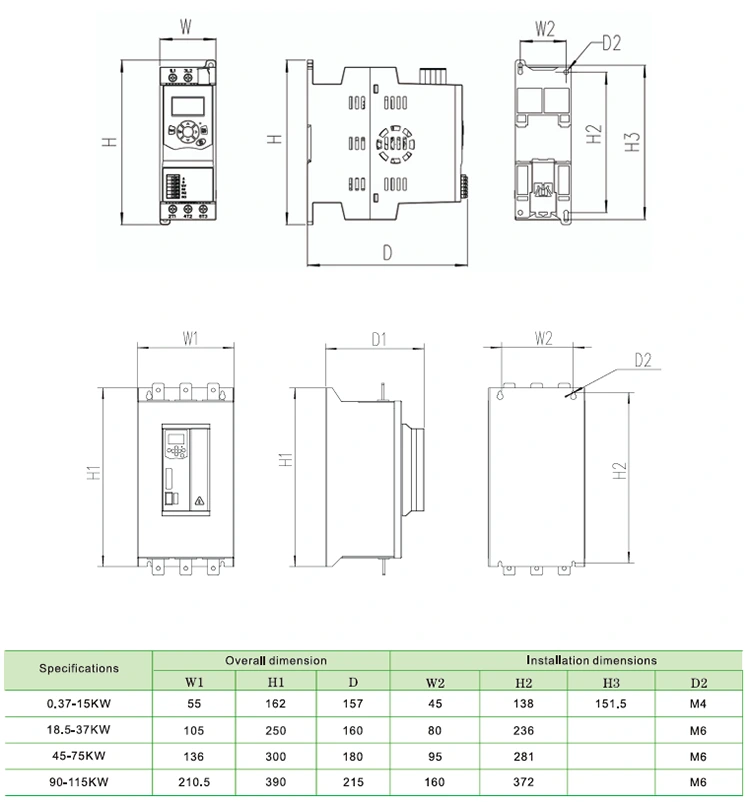

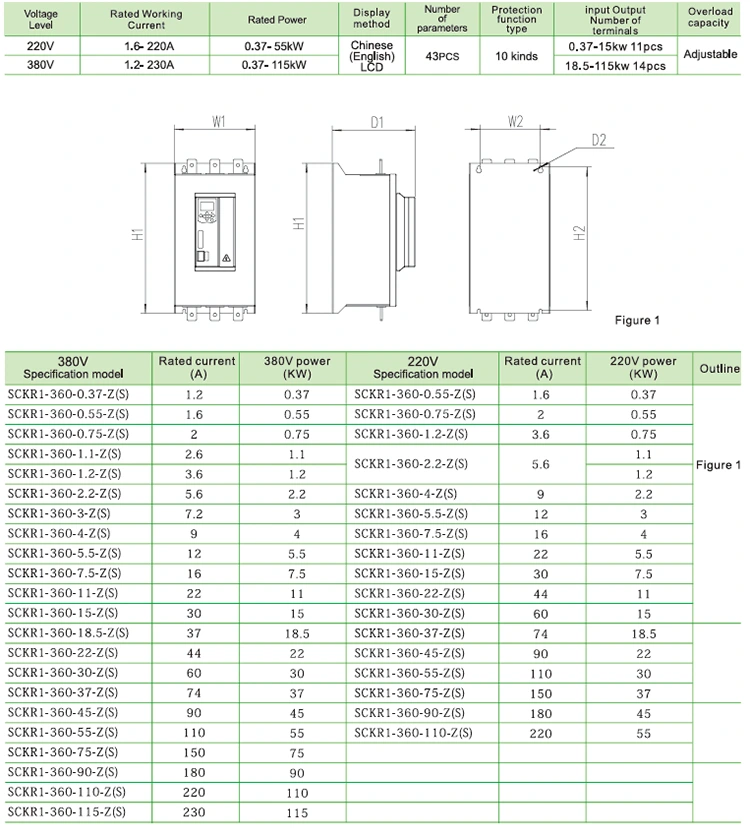

Termékparaméter (specifikáció)

Termékjellemző

1. Kommunikációs funkció

A Modbus RTU kommunikációval jár, a Profibus és a ProFinet kommunikáció bővítő kártyák hozzáadásával adható hozzá.

A 2, lehet a külső billentyűzet +4 LCD képernyő

A billentyűzet gyorsan beilleszthető és eltávolítható, hogy megfeleljen a távoli működés igényeinek.

3, átfogóbb motorvédő funkció

Túlfeszültség-védelem, alulfeszültségvédelem, túláram védelem, túlterhelésvédelem, alulterhelés-védelem, fázisveszteség, bypass hiba, tirisztor hiba, háromfázisú áram-egyensúlyhiány, túlmelegedés védelme stb.

4, széles tápegység feszültségtartománya

Megfeleljen a 220-380 V általános célú tápegység-bemeneti feszültségnek.

5. Pluggable terminálok

Egy kommunikációs terminálok egy halmaza, négy csoport digitális bemeneti terminál, egy analóg kimenetkészlet, két programozható relékkészlet

◆ Háromfázisú tápegység: AC220V, AC380V ± 10%

◆ A névleges áram: 1.2A-230A,

◆ Használható motor: Általános mókus ketrec típusú AC -aszinkron motor

◆ Kezdő mód: Feszültség rámpája, aktuális rámpája, nyomaték

◆ Parkolási mód: Puha Stop, Ingyenes Stop ， Fékmegálló, Adaptív Stop.

◆ Logikai bemenet: impedancia 1,8kΩ, teljesítmény +24 V

◆ Kezdési gyakoriság: Javasoljuk, hogy óránként legfeljebb tízszer induljon

◆ Védelmi szint: IP20

◆ Hűtési mód: Léghűtés

◆ Telepítési mód: Fal lógása

◆ Környezeti feltételek: A magasság meghaladja a 2000 métert, a kapacitást ennek megfelelően kell csökkenteni, és a környezeti hőmérséklet -10 és +40 ° C között van

A megfelelő páratartalom nem haladja meg a 95%-ot (20 ℃ ± 5 ℃), nincs gyúlékony, robbanásveszélyes, korrozív gáz, nincs vezetőképes por, beltéri telepítés, jó szellőzés, rezgés kevesebb, mint 0,5 g

Termék alkalmazás

A termék olyan esetekben használható, mint ventilátorok, vízszivattyúk, mezőgazdasági területek öntözése és vízszintes szállítószalag -szállítás.

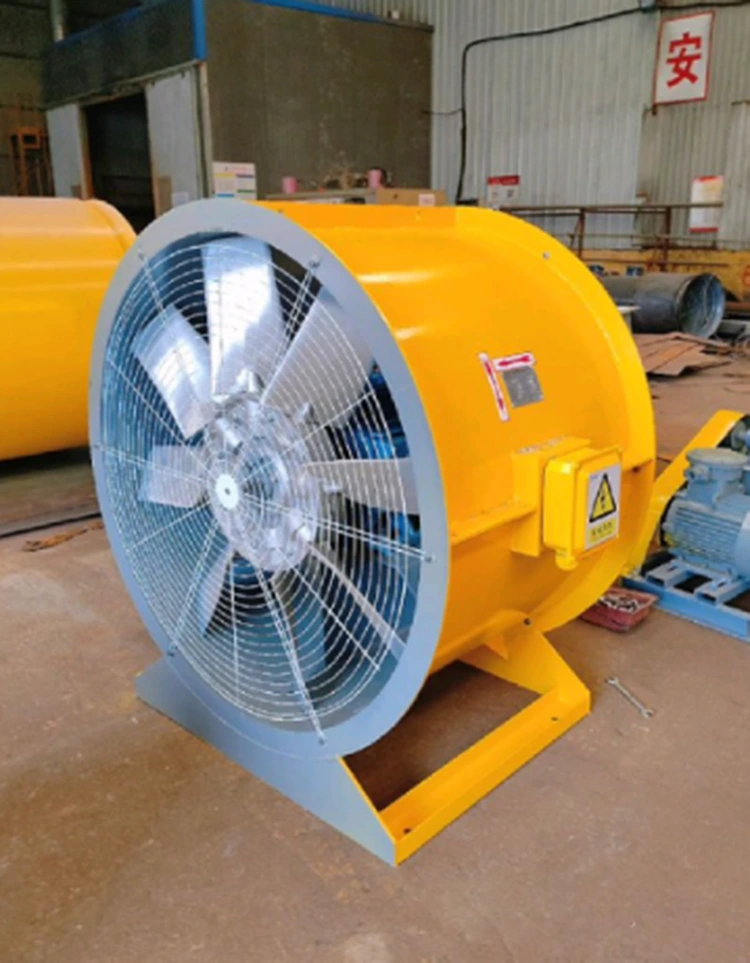

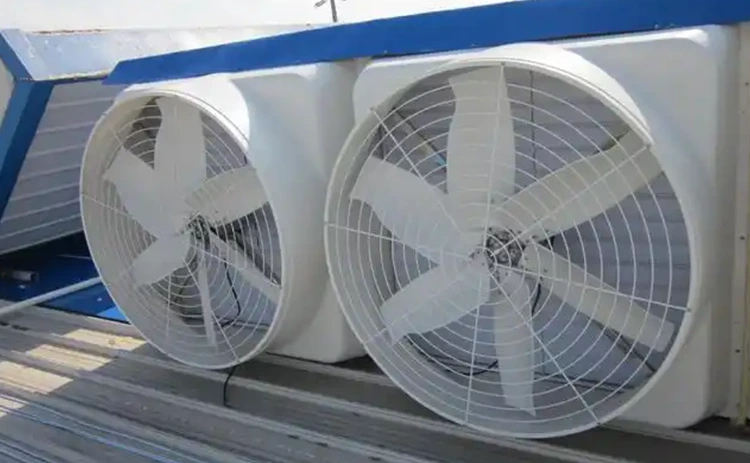

Rajongók

A lágy indító nemcsak nagymértékben csökkenti a ventilátor súrlódását és tehetetlenségét a penge és a forgórész nagy tehetetlensége miatt, hanem elkerüli a ventilátorcsapágy, az öv, a penge és más alkatrészek károsodását is a túlzott pillanatnyi nyomaték miatt. A WCE SCKR1-360 sorozatú lágy indulói, nagy kompatibilitásukkal és energiatakarékos algoritmusaikkal, a kis rajongóktól a nagy ipari rajongókig terjedő különféle igényeket fedezhetnek, segítve a vállalatokat a zöld és a hatékony termelés elérésében. A lágy indító alkalmazása a ventilátoron hatékonyan oldja meg a magas kiindulási áram és a mechanikai sokk problémáit, különösen a forgatókönyv esetében, amely nem igényel sebességszabályozást, de enyhe indításra és megállásra van szükség. Az ésszerű kiválasztás és a paraméterek beállításai kulcsfontosságúak, amelyek jelentősen javíthatják a rendszer megbízhatóságát és a gazdaságot.

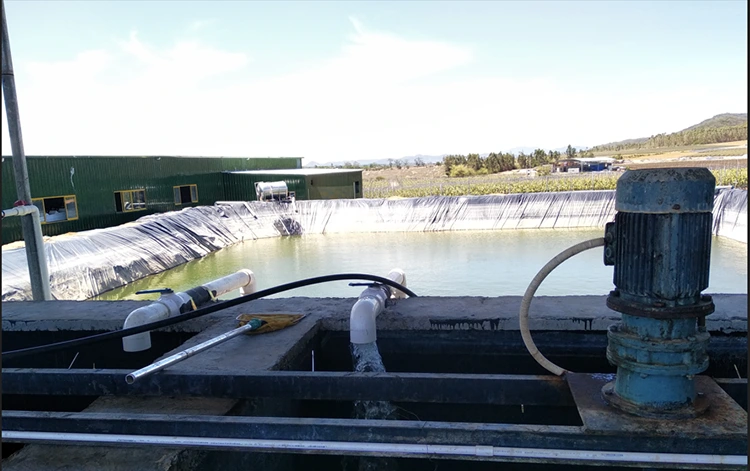

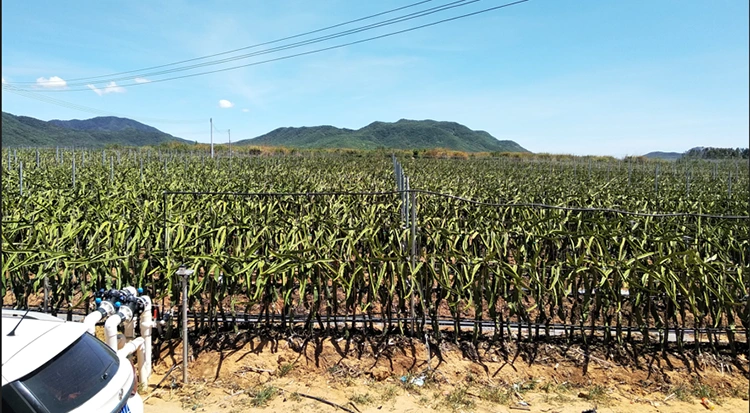

Terepi öntözés

A frekvenciaváltókkal összehasonlítva a lágy indítók kevesebbet fizetnek, és a sebességszabályozás nélküli öntözési forgatókönyvekhez alkalmasak. A terepi öntözőrendszerben a puha indító elsősorban a vízszivattyú hajtó háromfázisú aszinkron motorján hat, és alkalmazza a feszültség lejtőjét vagy az áram korlátozott indítási módját, így a motor sebessége fokozatosan növekszik a nulláról a névleges sebességre, elkerülve a helytelen nagy áramot, amelyet a hagyományos közvetlen indítás generált. Leállításkor az opcionális lágy stop funkció a feszültség lineáris csökkentésével a szivattyú sebességének óvatos csökkentése érdekében gátolja a víz kalapácshatását. A lágy indító hatékonyan megoldja a nagy áram ütés, a mechanikai feszültségkoncentráció és a szivattyú motor víz kalapácsának hatásait a rugalmas indítási-stop vezérlés és a terepi öntözőrendszer többszörös védelmi mechanizmusai révén, és jelentősen javítja a rendszer megbízhatóságát és gazdaságosságát.

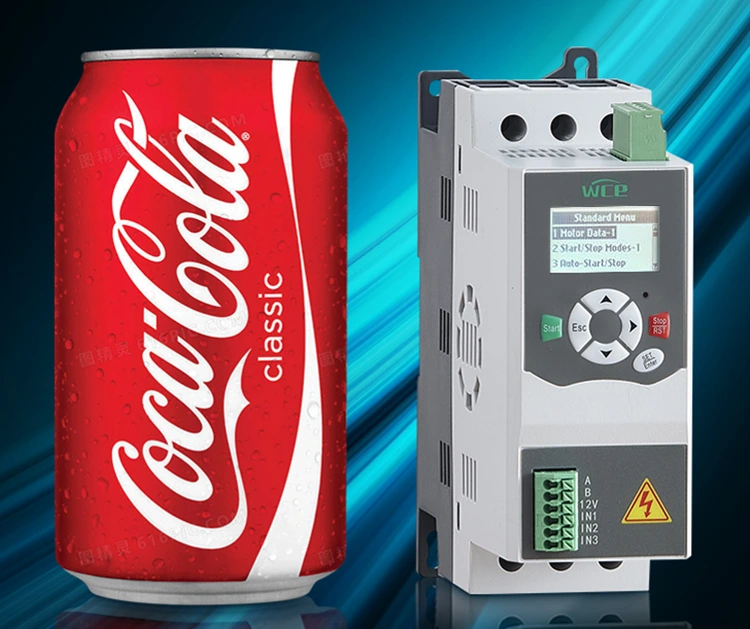

Kisebb méretű és hangerővel közvetlenül helyettesítheti a Star-Delta kontaktorokat, az anyagokat és a helyet.

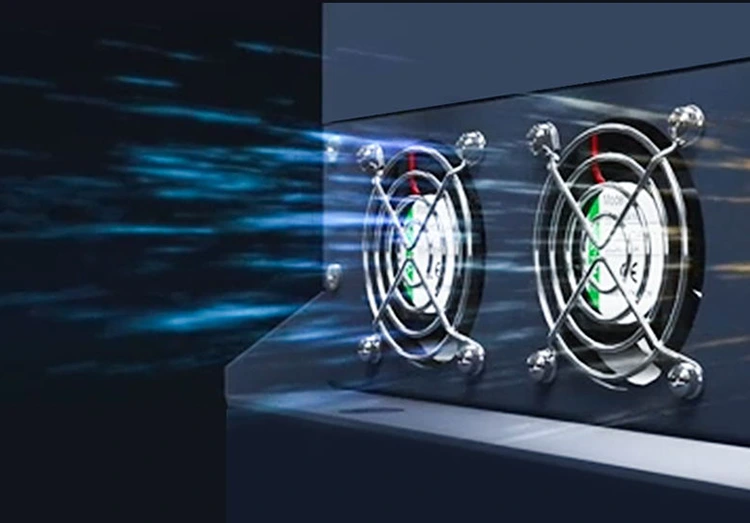

A belső bypass puha indítóval rendelkező tirisztor csak indításkor működik, és működés közben a kontaktorra vált, így kevesebb hőt generál. Mégis telepítettünk egy ventilátort a kontaktor lehűtésére. Szereljen be egy ventilátort, hogy lehűtse. Az All18,5 kW és a 360-as sorozatú lágy indítók 24 V-os nagysebességű DC ventilátorokkal vannak felszerelve, 360 ° -os hőeloszlással és erősebb szélerővel. Ez nemcsak csökkenti a túlmelegedés által okozott váratlan leállítást, hanem jelentősen meghosszabbítja a puha indító élettartamát.

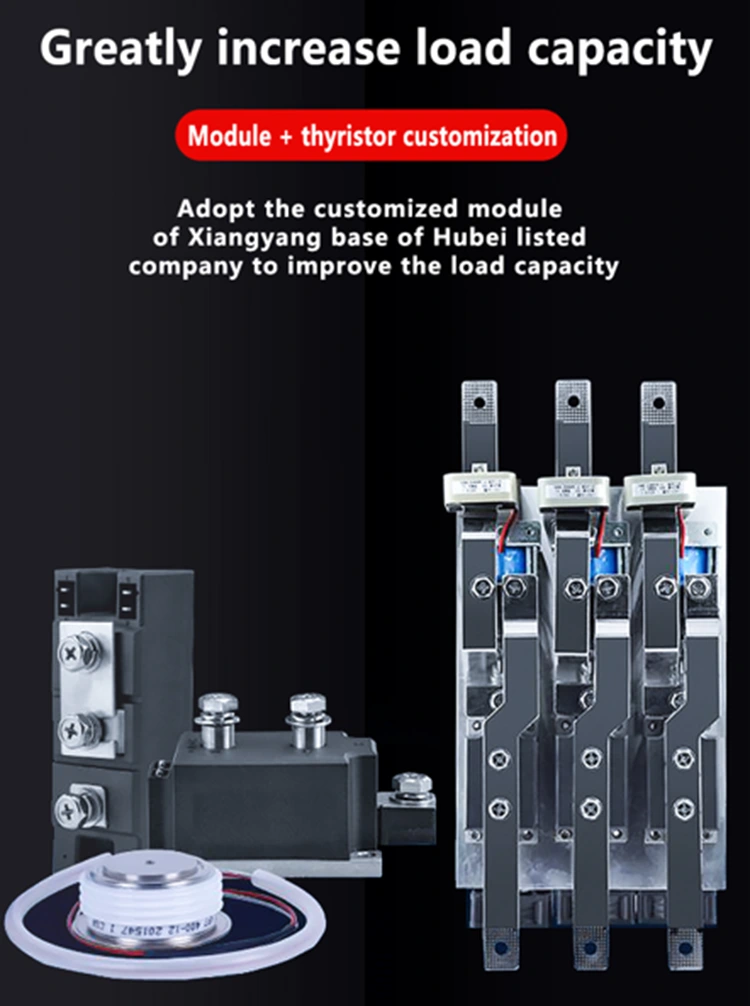

Mély együttműködésünk van a Hubei Taiji -val, egy hazai tőzsdén jegyzett társasággal, és testreszabott modulokat és tirisztorokat használunk, amelyek különböznek a piacon szállított általános moduloktól, hogy javítsuk a terhelési kapacitást. DC kontaktoraink szintén külön testreszabottak, mindegyik ezüst kapcsolattartókkal. Az érintkezők érintkezési felülete nagyobb, és közel 100 000 eljegyzési időt érhet el, ami jelentősen növeli a szolgáltatási élettartamot.

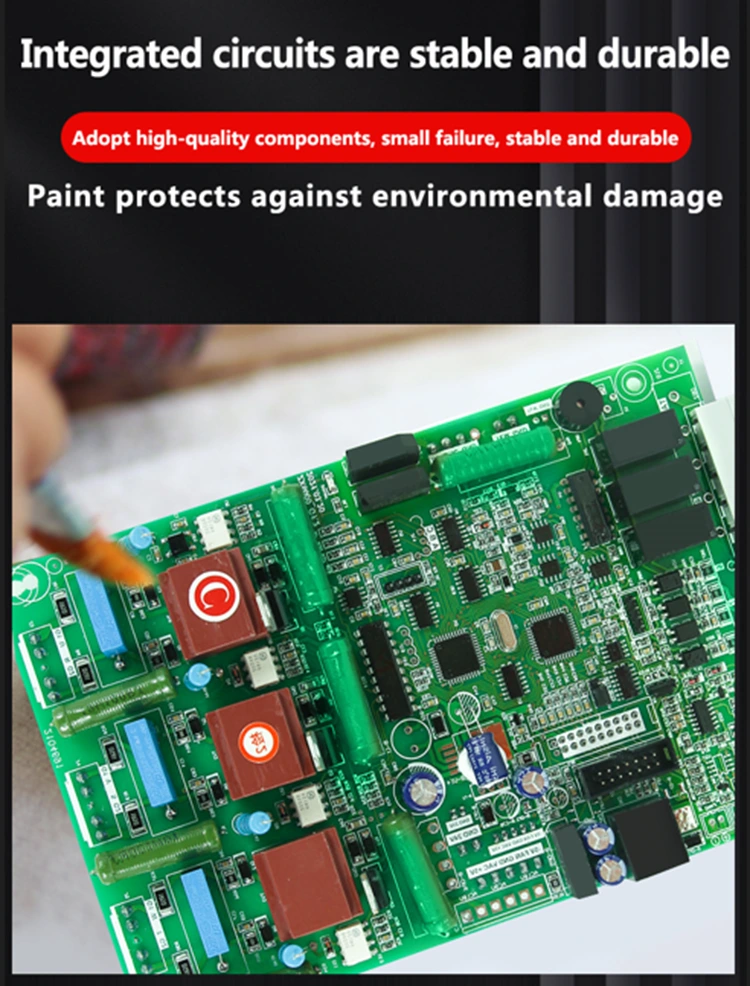

A lágy induló áramköri kefe festék (általában három plaint, szigetelő festék- vagy nedvességálló bevonat) fő célja az áramköri lap stabilitásának és élettartamának védelme egy komplex munkakörnyezetben, annak biztosítása érdekében, hogy az áramköri tábla élettartama hosszabb legyen, mindannyian kiváló minőségű foltokat és plug-ineket használunk, a valószínűség nagyon alacsony, és mindannyian használjuk a gépi permetezés három anti-paint, a nedvességtartalmat, a porzsort, az anti-sápadtságot. Megnövekedett tartósság és biztonság.

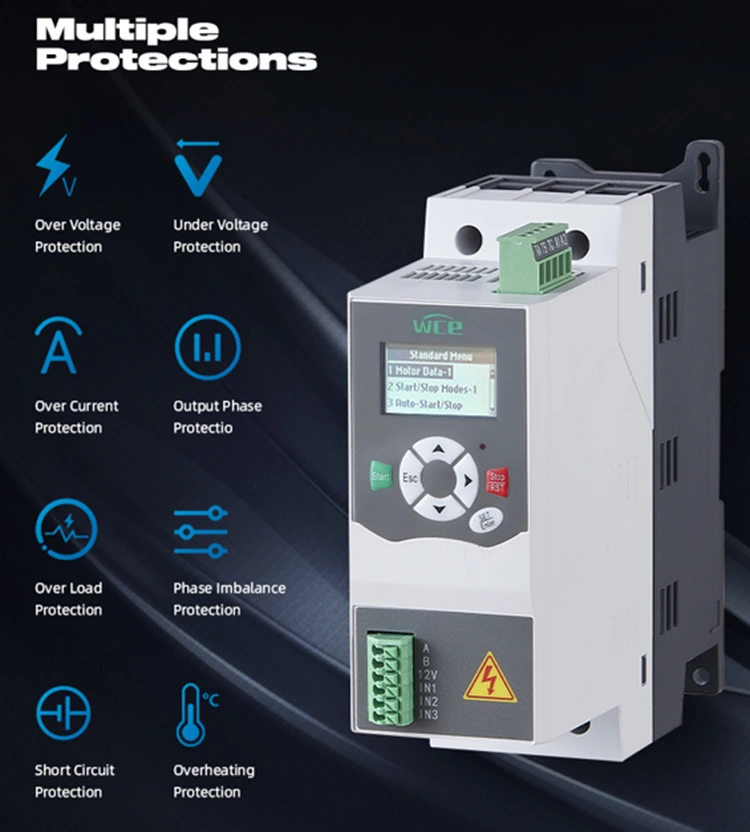

Többszörös védelmi funkciók: alulfeszültségvédelem, túlfeszültség-védelem, túláram védelem, túlterhelésvédelem, fázisveszteség, háromfázisú egyensúlyhiány, stb.

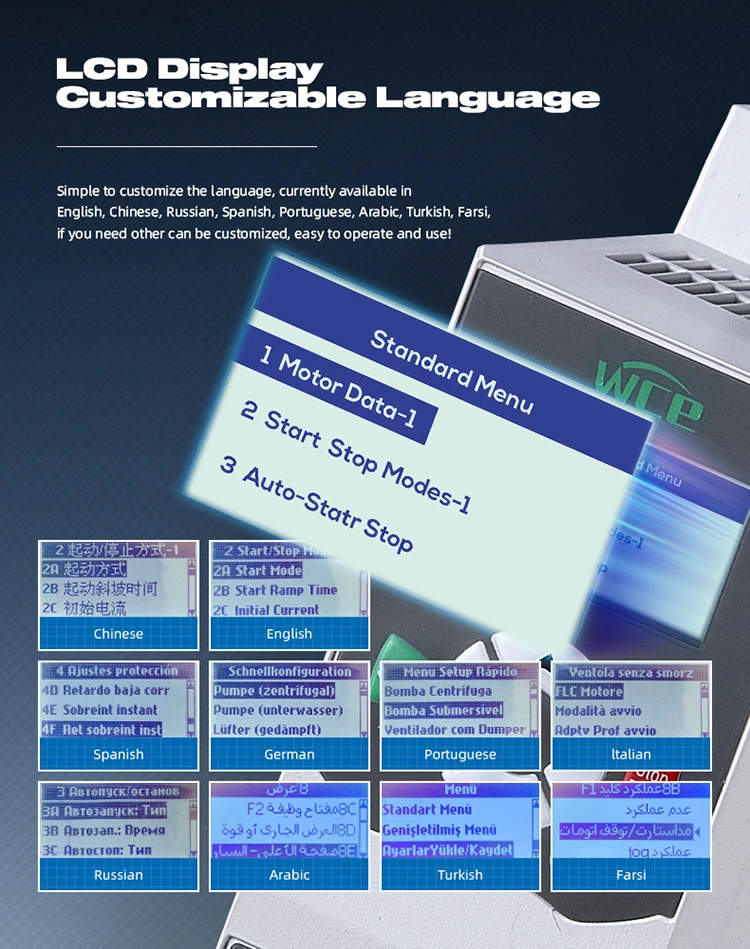

Nagyfelbontású LCD négysoros kijelző, könnyen kezelhető. Több nemzeti nyelvi kijelzővel érkezik, és szükség esetén testreszabható.

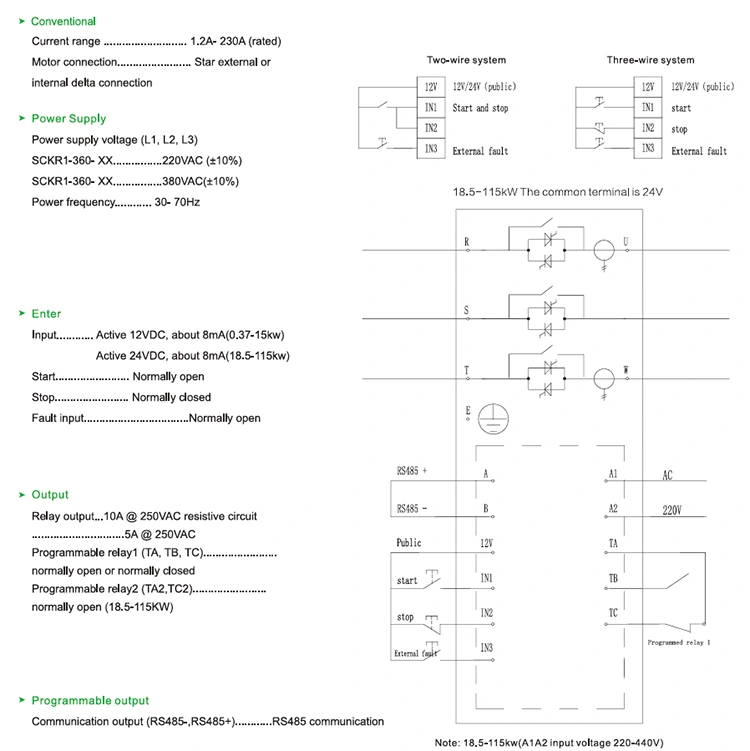

Puha indító kábelezési rajz.
