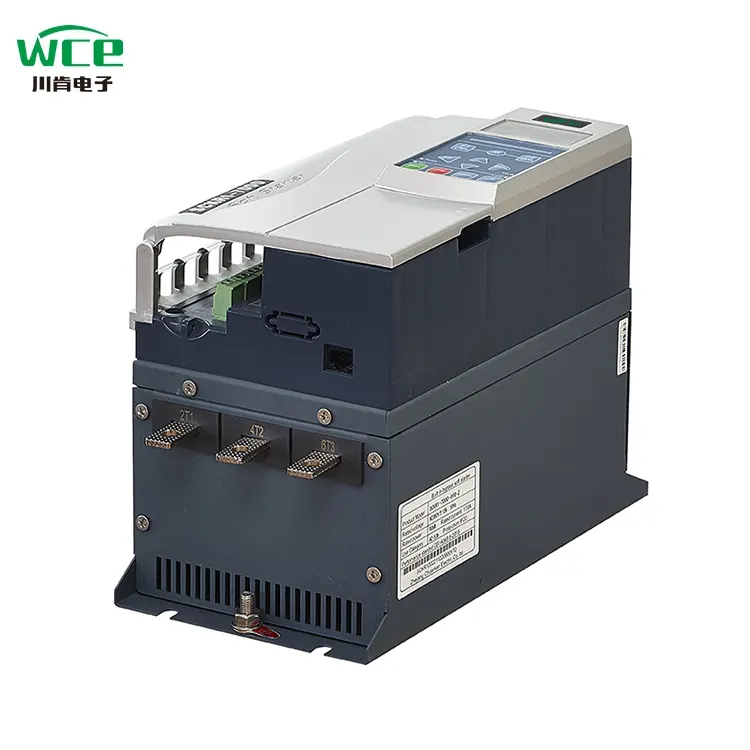

3 fázisú 480 V beépített bypass puha indító 5,5-11kW

Intelligens interakció és kényelmes működés: A 7000 -es sorozatú lágy indítók LCD folyadékkristály kijelzőkkel vannak felszerelve, amelyek egyszerű és intuitív interfész kialakításúak, valamint egy sima és kényelmes működési élményt tartalmaznak. A rendszer 8 nyelvű kijelző funkcióval van felszerelve, és támogatja az egyes nemzeti nyelvek testreszabását, teljes mértékben kielégíti a felhasználók igényeit a különböző régiókban.

Többkommunikáció és távoli intelligens vezérlés:Fel van szerelve a standard ModBus 485 kommunikációs funkcióval, és támogatja a testreszabott kommunikációs módszereket, például a Siemens Profibus Protocol és a mobiltelefon -alkalmazást, segítve a felhasználókat a hatékony távoli hibakeresés és a pontos vezérlés elérésében, valamint a térbeli korlátozások megsértésében.

Kiemelkedő teljesítmény és tartós tartósság: A vadonatúj egyedi DC kontaktorral felszerelt, összehasonlítva a szokásos AC kontaktorokkal, teljesítménye háromszor javul, a hő 2,6-szor, a biztonság 25%-kal növekszik, az energiatakarékos hatékonyság eléri a 20%-ot, és a szolgáltatási élettartam meghaladja a 100 000-szer, és megbízható garanciát biztosít a berendezés stabil működéséhez.

Hatékony hőeloszlás és stabil működés:24 V-os, nagysebességű DC ventilátorral és innovatív, 360 ° -os hőkezelési kialakítással felszerelve erős szélerőt biztosít, biztosítva, hogy a berendezés jó hőeloszlású állapotot és stabil teljesítményt tartson fenn a működés során.

Mély együttműködés és minőségi frissítés: Mély együttműködést értünk el a Hubei Taiji -val, egy hazai tőzsdén jegyzett társasággal, és testreszabott modulokat és tirisztorokat fogadtunk el, amelyek különböznek a piac közös moduljaitól. Ez jelentősen javítja a terhelési kapacitást, és szilárd alapot teremt a berendezés hatékony működéséhez.

Gyorsított tervezés, költségmegtakarítás:Nem kell telepítenie a külső bypass kontaktorokat, a telepítési hely hatékony megtakarítását, a kábelköltségek csökkentését, a telepítési folyamatot egyszerűsítve, és a telepítést kényelmesebbé és gyorsabbá tenné.

Innovatív vezérlés, egyszerű indítás: A hagyományos lágy indítókkal összehasonlítva új négyzet alakú nyomaték -indítási módszert adtak hozzá, amely nagyobb indítási nyomatékot biztosít, könnyen és zökkenőmentes indítást elérve, és alkalmazkodni a bonyolultabb munkakörülményekhez.

Valós idejű megfigyelés, biztonsági biztosíték:A PT100 bemeneti csatlakozóval felszerelve valós időben figyelheti a motor hőmérsékletét, azonnal megragadja a motor működési állapotát, hatékonyan megakadályozza a rendellenes hőmérséklet által okozott hibákat, és biztosítja a motor biztonságos működését.

Humanizált tervezés, gondtalan telepítés: Elfogadja a plug-and-pull vezérlő terminálblokkokat, így a telepítés és a művelet egyszerű és kényelmes. Csak húzza ki a terminálblokkokat a huzalozás befejezéséhez, majd újra megújítsa azokat, ami jelentősen javítja a telepítési hatékonyságot.

Szimulációs tesztelés, megbízható ellenőrzés: Fel van szerelve a működési szimulációs funkcióval. Még akkor is, ha a lágy indító fő áramköre nem csatlakozik a tápegység feszültségéhez, szimulálhatja a motor indítási, futási és leállítási folyamatát, gyorsan megerősítve, hogy a lágy indító saját alkatrészeinek működési állapota normális -e.

Sürgősségi támogatás és folyamatos működés: Vészhelyzeti indítási funkciót adtak hozzá. Még a tirisztor egyik szakaszának hirtelen lebontása esetén a lágy indító továbbra is fenntarthatja a normál működést, biztosítva a kulcsfontosságú berendezések folyamatos működését és csökkentve a leállítás kockázatát.

Termékparaméter (specifikáció)

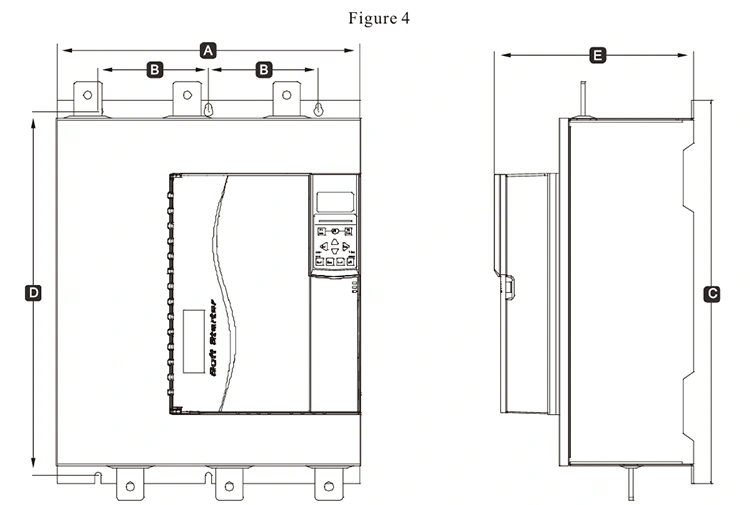

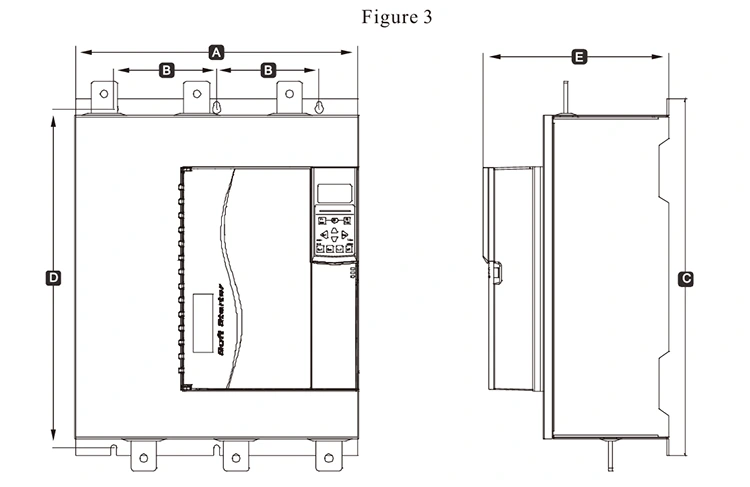

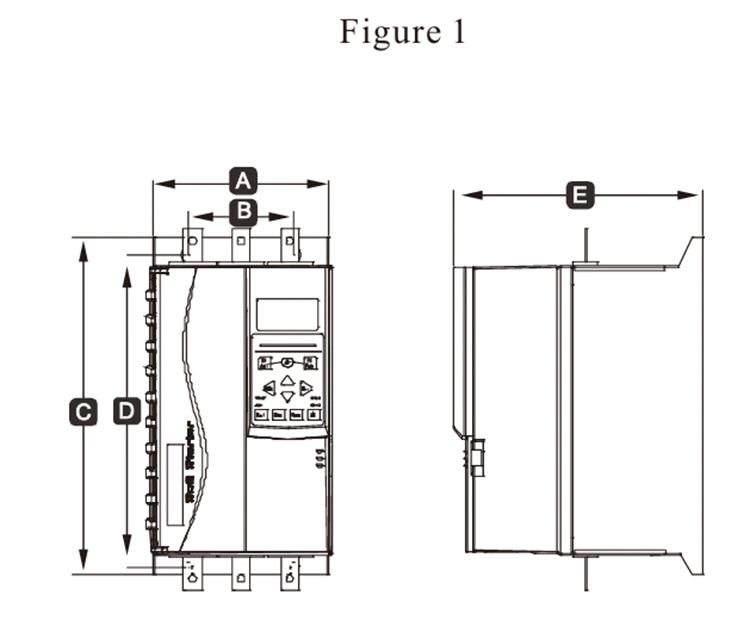

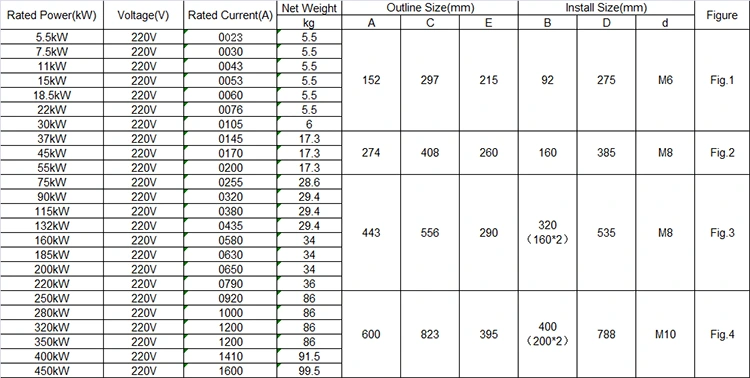

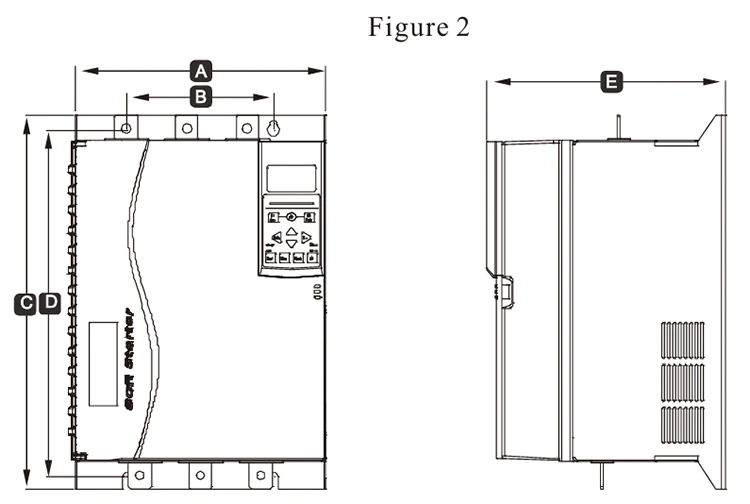

Méret, súly és áram 220 V

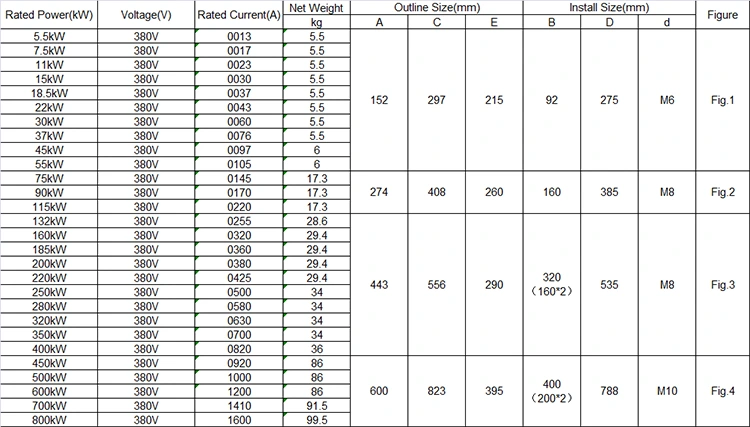

Méret, súly és áram 380 V

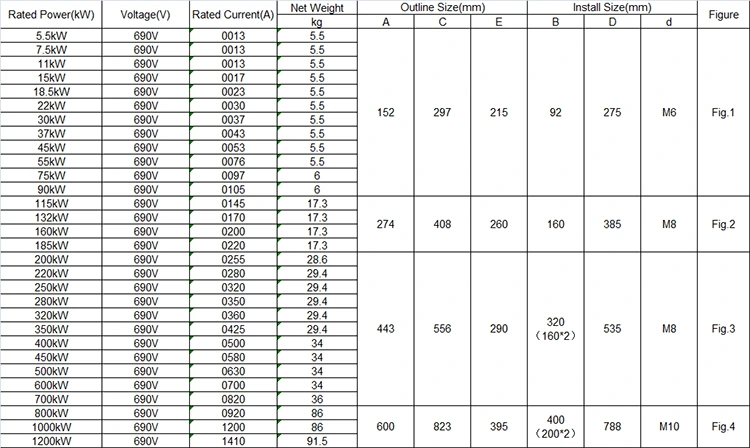

Méret, súly és áram 690 V

Termékjellemző

1. Kommunikációs funkció

A Modbus RTU kommunikációval jár, a Profibus és a ProFinet kommunikáció bővítő kártyák hozzáadásával adható hozzá.

A 2, lehet a külső billentyűzet +4 LCD képernyő

A billentyűzet gyorsan beilleszthető és eltávolítható, hogy megfeleljen a távoli működés igényeinek.

3, átfogóbb motorvédő funkció

Túlfeszültség-védelem, alulfeszültségvédelem, túláram védelem, túlterhelésvédelem, alulterhelés-védelem, fázisveszteség, bypass hiba, tirisztor hiba, háromfázisú áram-egyensúlyhiány, túlmelegedés védelme stb.

4, széles tápegység feszültségtartománya

Megfeleljen a 220-690 V általános célú tápegység-bemeneti feszültségnek.

5. Pluggable terminálok

Egy kommunikációs terminálok egy halmaza, öt csoport digitális bemeneti terminál, egy analóg kimenet, három programozható relékkészlet ， motoros termisztor csatlakozók és PT100 hőmérsékleti terminálok.

◆ Háromfázisú tápegység: AC220V, AC380V, AC690V ± 10%

◆ A névleges áram: 13A-1600A,

◆ Használható motor: Általános mókus ketrec típusú AC -aszinkron motor

◆ Kezdő mód: Feszültség rámpája, aktuális rámpája, nyomaték

◆ Parkolási mód: Puha Stop, Ingyenes Stop ， Fékmegálló, Adaptív Stop.

◆ Logikai bemenet: impedancia 1,8kΩ, teljesítmény +24 V

◆ Kezdési gyakoriság: Javasoljuk, hogy óránként legfeljebb tízszer induljon

◆ Védelmi szint: IP20

◆ Hűtési mód: Léghűtés

◆ Telepítési mód: Fal lógása

◆ Környezeti feltételek: A magasság meghaladja a 2000 métert, a kapacitást ennek megfelelően kell csökkenteni, és a környezeti hőmérséklet -10 és +40 ° C között van

A megfelelő páratartalom nem haladja meg a 95%-ot (20 ℃ ± 5 ℃), nincs gyúlékony, robbanásveszélyes, korrozív gáz, nincs vezetőképes por, beltéri telepítés, jó szellőzés, rezgés kevesebb, mint 0,5 g

Termék alkalmazás

A termékek felhasználhatók a kohászatban és a vegyiparban, a kompresszorokban, a darukban, az önkormányzati mérnöki esetekben.

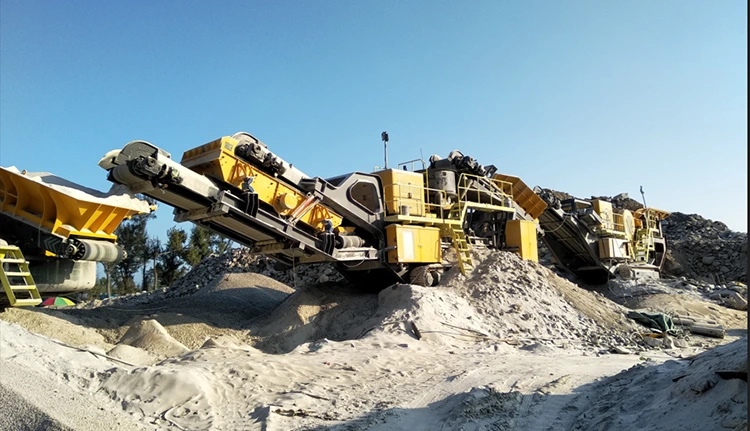

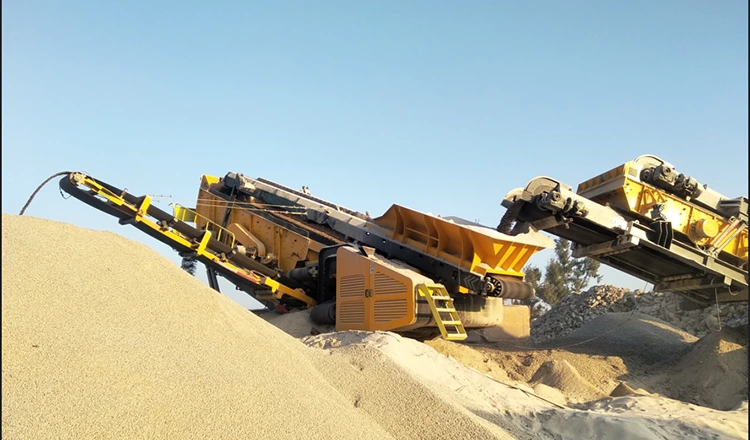

Zúzó, különféle méretű kövek rendezése.

Az online puha indítót széles körben használják a zúzóiparban, használható az ütköző zúzóban, az állkapocs -zúzóban, a kúpos zúzóban, a kalapács -zúzóban és így tovább. Használható nagy teljesítményű gazdaszervezeten, csökkentheti a kiindulási áramot, csökkentheti a mechanikai hatást. A lágy indító automatikusan beállíthatja a motor kimeneti teljesítményét a zúzó tényleges terhelése szerint. Amikor a zúzó nem terhelés nélküli vagy könnyű terhelésű működtetésben van, a lágy indító csökkenti a motor feszültségét és áramát, így a motor alacsonyabb energiával fut, hogy elérje az energiamegtakarítás célját. A statisztikák szerint a lágy indító használata után a zúzó energiafogyasztása körülbelül 10–30%-kal csökkenthető.

Légkompresszor

A légkompresszor puha indítója egy speciális lágy indító, amelyet különféle légkompresszorokhoz igazítottak. A puha indító telepítése a légkompresszorra a levegőellátási nyomás stabilé teheti, és a nyomásszabályozón keresztül a légkompresszor továbbra is a beállított nyomásérték alatt működhet, a nyomás stabil és megbízható, és a nyomás bármikor lépés nélküli beállítás és állítható lehet. Motor a lágy indítás eléréséhez, a kompresszor szerviz élettartama és karbantartási ciklusa jelentősen meghosszabbodik. A légkompresszor kipufogógáz -térfogatát a légkompresszor sebessége szabályozza, a hengerben lévő levegőszelep lemezt már nem nyitják meg és zárják be, és a munkakörülmények, például a szelep ülés és a rugó jelentősen javulnak, ami elkerüli a magas hőmérséklet és a nagynyomású gáz éles áramlását és hatását, és csökkenti a karbantartási munkaterhelést.

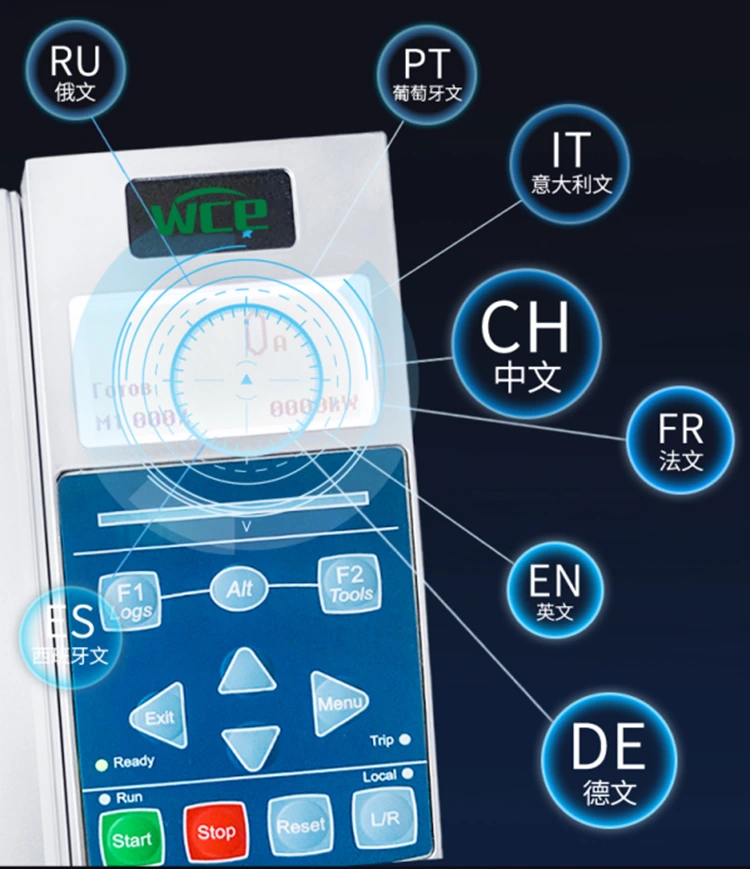

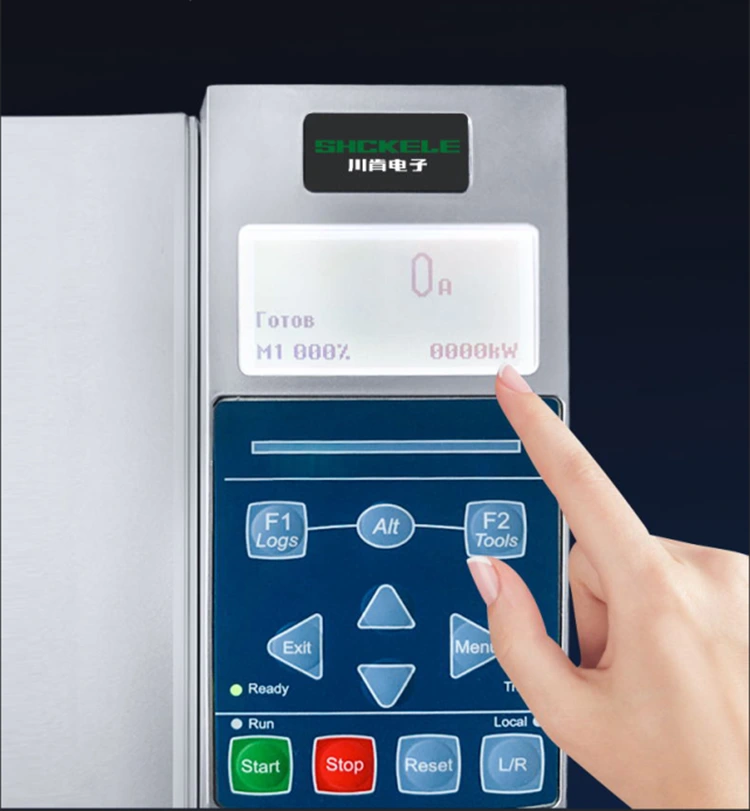

Nagyfelbontású LCD négysoros kijelző, könnyen kezelhető. Több nemzeti nyelvi kijelzővel érkezik, és szükség esetén testreszabható. A billentyűzet pompás és könnyen mozgatható.

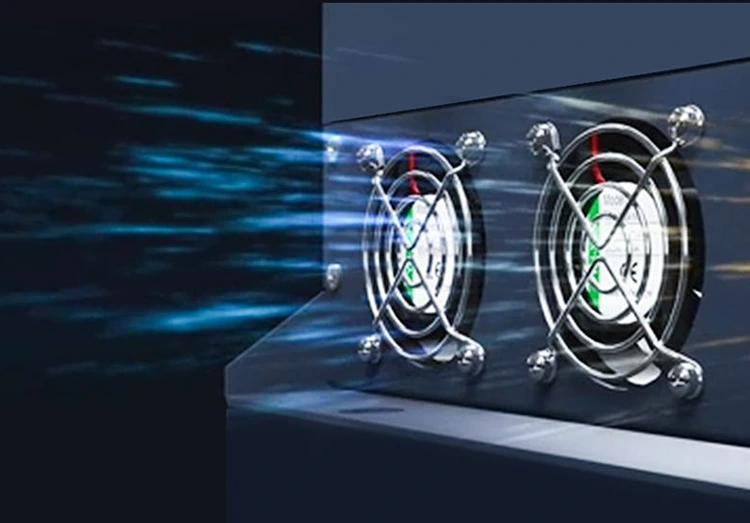

A belső bypass puha indítóval rendelkező tirisztor csak indításkor működik, és működés közben a kontaktorra vált, így kevesebb hőt generál. Mégis telepítettünk egy ventilátort a kontaktor lehűtésére. Szereljen be egy ventilátort, hogy lehűtse. Mind a 75 kW és a 7000-es sorozat feletti lágy induló 24 V-os nagysebességű DC ventilátorokkal van felszerelve, 360 ° -os hőeloszlással és erősebb szélerővel. Ez nemcsak csökkenti a túlmelegedés által okozott váratlan leállítást, hanem jelentősen meghosszabbítja a puha indító élettartamát.

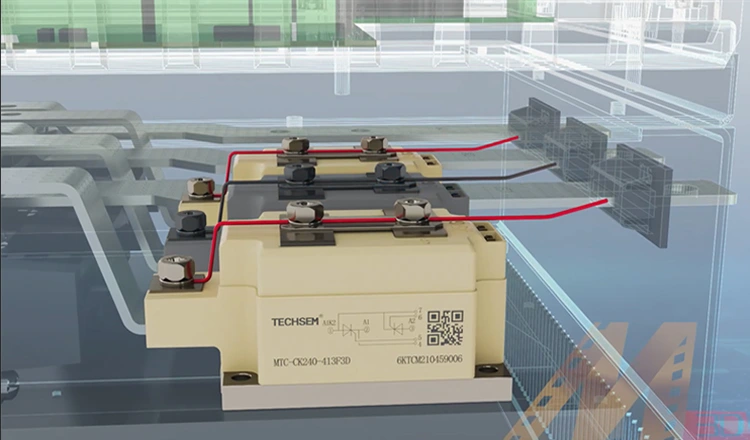

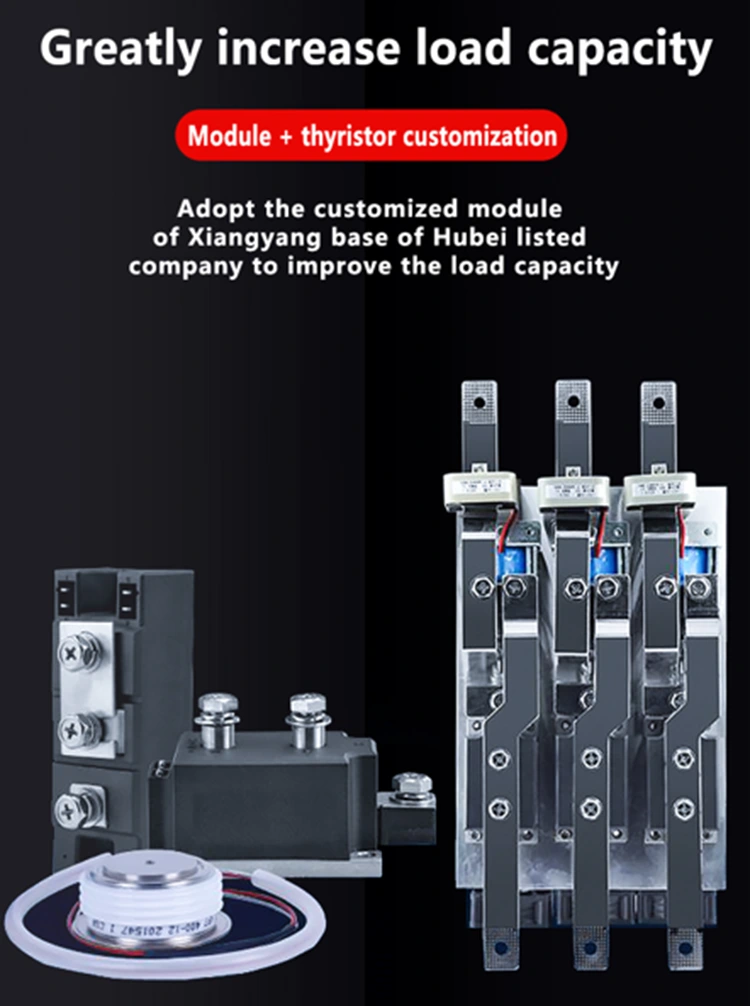

Mély együttműködésünk van a Hubei Taiji -val, egy hazai tőzsdén jegyzett társasággal, és testreszabott modulokat és tirisztorokat használunk, amelyek különböznek a piacon szállított általános moduloktól, hogy javítsuk a terhelési kapacitást. DC kontaktoraink szintén külön testreszabottak, mindegyik ezüst kapcsolattartókkal. Az érintkezők érintkezési felülete nagyobb, és közel 100 000 eljegyzési időt érhet el, ami jelentősen növeli a szolgáltatási élettartamot.

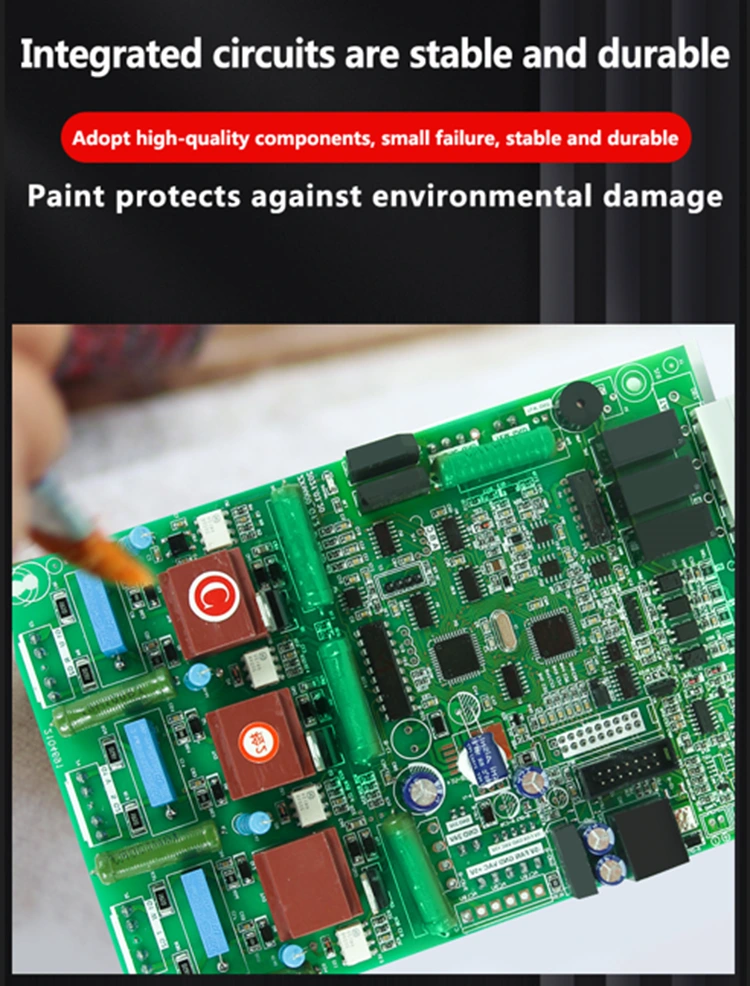

A lágy induló áramköri kefe festék (általában három plaint, szigetelő festék- vagy nedvességálló bevonat) fő célja az áramköri lap stabilitásának és élettartamának védelme egy komplex munkakörnyezetben, annak biztosítása érdekében, hogy az áramköri tábla élettartama hosszabb legyen, mindannyian kiváló minőségű foltokat és plug-ineket használunk, a valószínűség nagyon alacsony, és mindannyian használjuk a gépi permetezés három anti-paint, a nedvességtartalmat, a porzsort, az anti-sápadtságot. Megnövekedett tartósság és biztonság.

Az egyedi vészhelyzeti műveleti funkció. A hagyományos lágy indítók nem működhetnek, ha a tirisztor egyik fázisa megsérül. A 7000 -es sorozat vészhelyzeti működési funkciója lehetővé teszi a lágy indító számára, hogy továbbra is vészhelyzetben működjön, amikor a tirisztor egyik fázisa lebontódik, csökkentve a gépek károsodása és a felhasználók leállítása által okozott gazdasági veszteségeket.

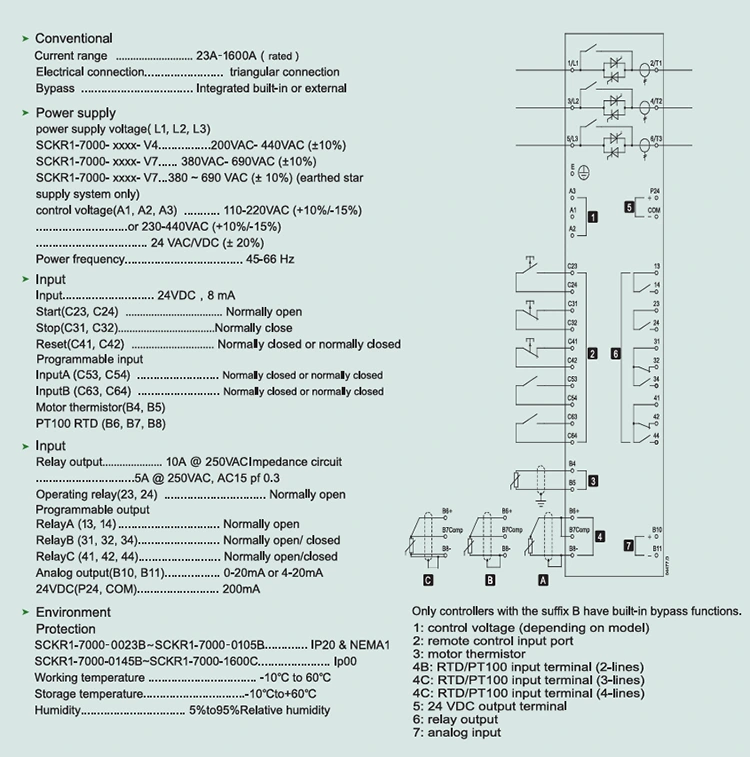

Puha indító kábelezési rajz.
